سوئیچ PoE سیسکو چیست؟

واحد فنی سیسکو سل

۲ ماه پیش17 دقیقه

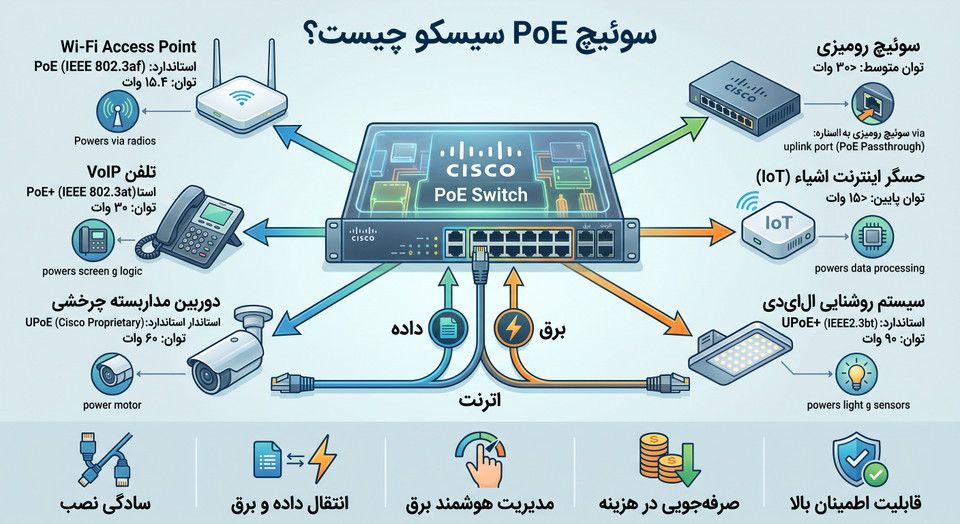

سوئیچ PoE سیسکو علاوه بر انتقال داده، برق تجهیزات سازگار مانند تلفن IP، دوربین و اکسس‌پوینت را نیز از طریق کابل شبکه تأمین می‌کند. در این مقاله، استانداردهای PoE، PoE+، UPOE و UPOE+، نحوه محاسبه PoE Budget، مدل‌های رایج 24 و 48 پورت در سری‌های 2960، 3850، 9200، 9300، 1300 و CBS350، و نکات مهم انتخاب سوئیچ PoE را بررسی می‌کنیم.

سوئیچ PoE سیسکو نوعی سوئیچ شبکه است که علاوه بر انتقال داده، برق تجهیزات سازگار را هم از همان کابل شبکه تأمین می‌کند. با این قابلیت، تلفن‌های IP، دوربین‌های مداربسته، اکسس‌پوینت‌های بی‌سیم، اینترکام‌های تحت شبکه و برخی تجهیزات IoT فقط با یک کابل شبکه راه می‌افتند و به کابل‌کشی برق جداگانه نیاز ندارند.

کابل‌کشی مجزای برق برای ده‌ها دوربین مداربسته و اکسس‌پوینت می‌تواند هزینه‌های اجرای زیرساخت شبکه را تا حدود 40 درصد بالا ببرد. فناوری Power over Ethernet (PoE) داده و توان الکتریکی را هم‌زمان روی کابل شبکه (Cat5e/Cat6) می‌فرستد و نیاز به پریز برق و تجهیزات جانبی کنار هر دستگاه را از بین می‌برد.

در خرید سوئیچ PoE سیسکو، تعداد پورت به‌تنهایی کافی نیست. باید مشخص کنید تجهیزات متصل به چه استاندارد PoE‌ای نیاز دارند، هر تجهیز چقدر برق مصرف می‌کند، PoE Budget کل سوئیچ چقدر است و برای توسعه آینده شبکه ظرفیت کافی دارید یا نه.

تست سلامت پورت‌های PoE بسیار حساس است و یک پورت نیم‌سوز می‌تواند باعث قطعی مداوم دوربین یا تلفن شما شود. تمامی سوئیچ‌های PoE سیسکو در سیسکو سل با گارانتی ۱۲ ماهه، تست دقیق زیر بار ولتاژ (PoE Load Test) و امکان صدور پیش‌فاکتور رسمی برای شرکت‌ها عرضه می‌گردند.

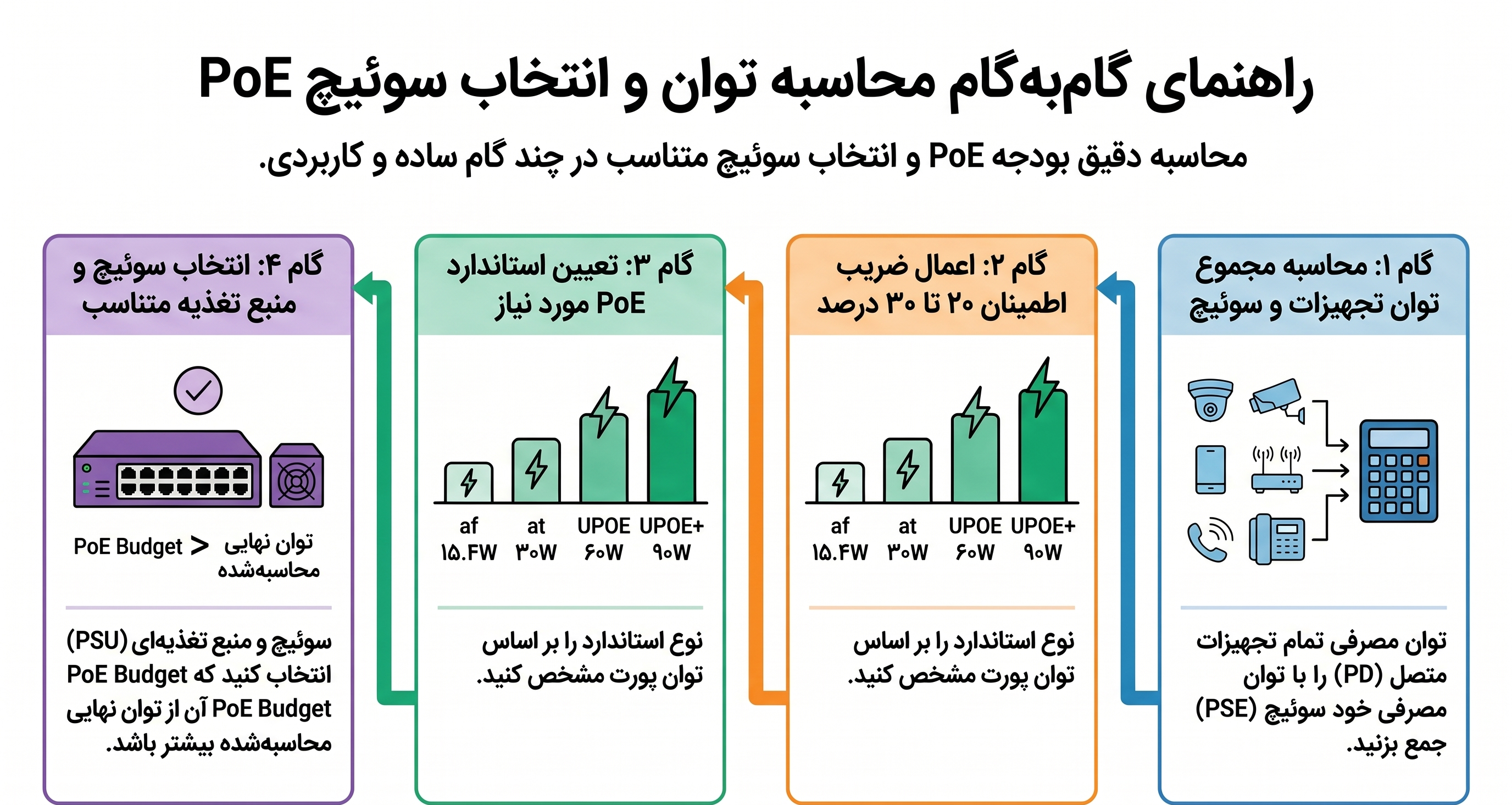

راهنمای انتخاب سوئیچ PoE سیسکو

PoE چیست؟

Power over Ethernet یا PoE فناوری‌ای است که برق و داده را هم‌زمان روی کابل شبکه می‌فرستد. این استاندارد را IEEE تعریف کرده و در سوئیچ‌های سیسکو با نام‌های PoE، PoE+، UPOE و UPOE+ پیاده شده است.

در معماری PoE دو نقش وجود دارد:

PSE (Power Sourcing Equipment): تجهیزی که برق را به کابل شبکه تزریق می‌کند تا داده و برق با هم منتقل شوند. سوئیچ PoE نمونه‌ای از PSE است.
PD (Powered Device): تجهیزی که برق و داده را از همان کابل شبکه می‌گیرد، مثل تلفن IP یا اکسس‌پوینت.

PoE دو شکل دارد. در معماری Endspan، سوئیچ مستقیماً برق را تأمین می‌کند. در معماری Midspan، یک اینجکتور بین سوئیچ و PD قرار می‌گیرد و برق را به کابل تزریق می‌کند.

مزایای PoE

حذف کابل‌کشی برق جداگانه برای تجهیزات سازگار
کاهش هزینه نصب و راه‌اندازی
امکان نصب تجهیزات در نقاطی که دسترسی به پریز برق دشوار است
مدیریت متمرکز برق تجهیزات از طریق سوئیچ
امکان خاموش و روشن کردن پورت‌ها برای کنترل مصرف برق
پایداری بیشتر با UPS برای سوئیچ به‌جای چندین آداپتور جداگانه

کاربردهای رایج PoE

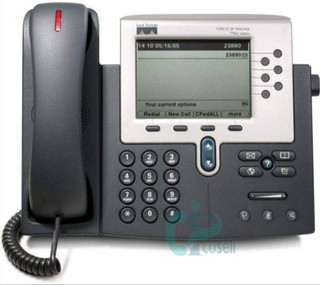

تلفن‌های IP سیسکو و تلفن‌های VoIP سازگار
اکسس‌پوینت‌های بی‌سیم Cisco و سایر برندها
دوربین‌های مداربسته تحت شبکه
دوربین‌های PTZ با توان مصرفی بالاتر
اینترکام‌ها و آیفون‌های تحت شبکه
دستگاه‌های کنترل تردد
تجهیزات IoT و سنسورهای شبکه‌ای
برخی تجهیزات اتاق جلسه و ویدئوکنفرانس
پنل‌های دیجیتال ساینیج و نمایشگرهای سازمانی

استانداردهای PoE در سوئیچ‌های سیسکو

PoE در دو دهه گذشته پیشرفت کرده تا به تجهیزات پرمصرف‌تر برسد. اگر استاندارد را اشتباه انتخاب کنید، تجهیز روشن نمی‌شود یا در شبکه خاموشی‌های ناگهانی پیش می‌آید. سیسکو علاوه بر استانداردهای بین‌المللی IEEE، استاندارد اختصاصی UPOE را هم برای توان‌های بالاتر معرفی کرده است. انتخاب استاندارد مناسب به تجهیزات متصل و توان مصرفی آن‌ها بستگی دارد

استاندارد	نام رایج	توان نامی در سطح پورت	کاربرد متداول
IEEE 802.3af	PoE	تا 15.4 وات	تلفن IP، دوربین‌های ساده، تجهیزات کم‌مصرف
IEEE 802.3at	PoE+	تا 30 وات	اکسس‌پوینت، دوربین IP، تلفن‌های پیشرفته
Cisco UPOE	UPOE	تا 60 وات	تجهیزات پرمصرف‌تر، برخی Access Pointهای پیشرفته
Cisco UPOE+	UPOE+	تا 90 وات	تجهیزات Smart Building، APهای نسل جدید، دوربین‌های PTZ پرمصرف

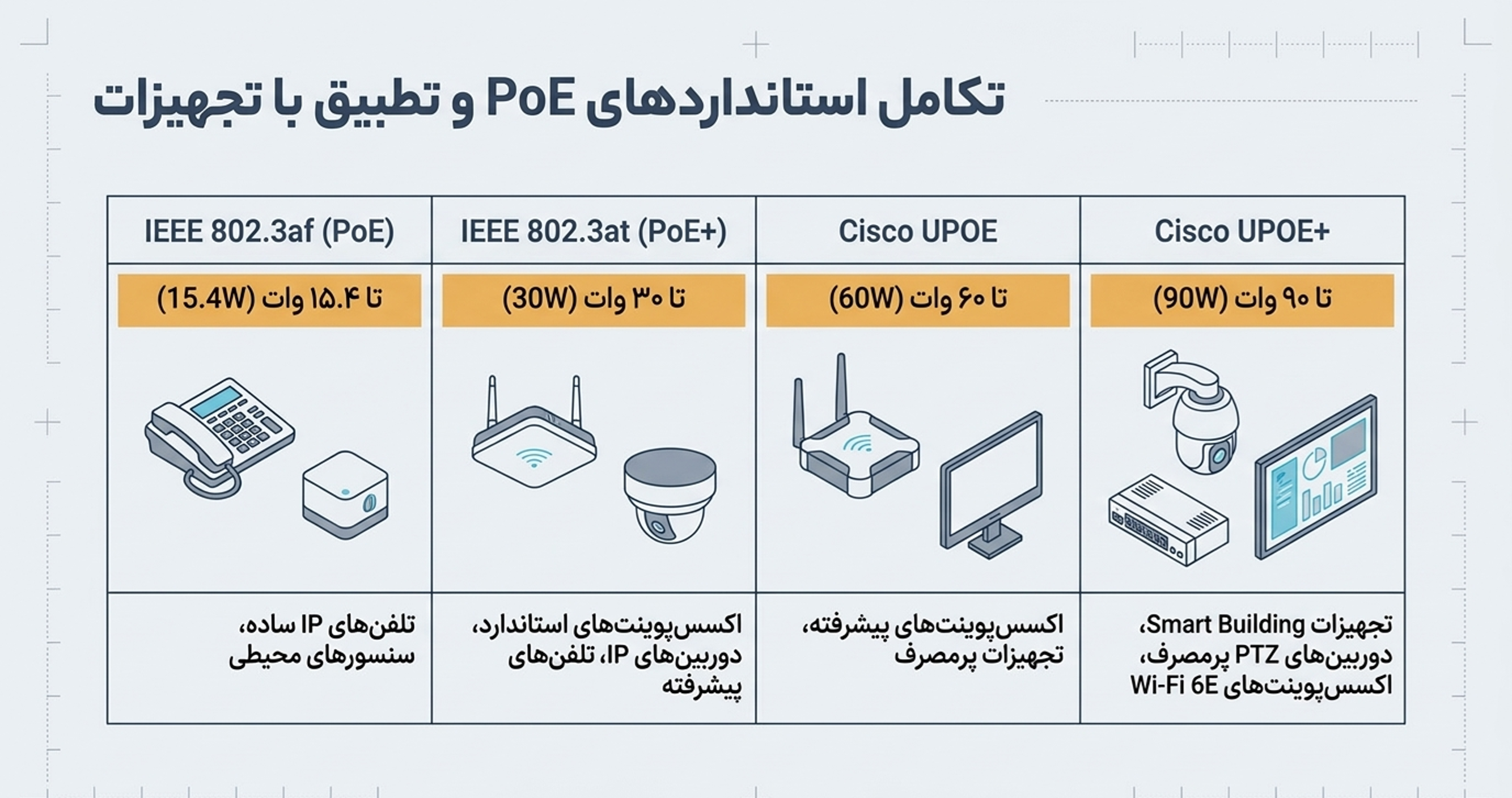

جدول مقایسه poe upoe poe+

دو نکته درباره این جدول

بعضی تجهیزات خاص مثل APهای Wi-Fi 6E یا دوربین‌های PTZ گرم‌کن‌دار بسته به مدل به UPOE یا UPOE+ نیاز دارند. Datasheet همان مدل را ببینید.
توان دریافتی PD از توان نامی پورت (PSE) کمتر است، چون بخشی از توان در طول کابل (تا حداکثر 100 متر) به‌شکل حرارت هدر می‌رود. توان واقعی تحویلی به تجهیز به طول و کیفیت کابل، نوع کانکتور، دمای محیط و مشخصات برق تجهیز هم بستگی دارد. پس عدد نامی پورت در همه شرایط توان قابل استفاده را تضمین نمی‌کند.

سوئیچ‌های سیسکو توان مورد نیاز دستگاه متصل (PD) را هوشمند تشخیص می‌دهند. اگر دستگاه غیرPoE وصل کنید، هیچ جریانی به پورت ارسال نمی‌شود و به دستگاه آسیبی نمی‌رسد.

PoE در خانواده‌های مختلف سیسکو

خانواده	استانداردهای PoE	مدل‌های نمونه
Catalyst 2960	PoE و PoE+	WS-C2960S-24PD-L، WS-C2960X-24PS-L
Catalyst 1000	PoE+	C1000-8P-2G-L، C1000-24P-4G-L، C1000-48FP-4G-L
Catalyst 3560	PoE (نسل قدیمی)، PoE+ و UPOE در سری X	WS-C3560G-48PS-S، WS-C3560X-24P-S، WS-C3560X-48P-S
Catalyst 3750	PoE (نسل قدیمی)، PoE+ و UPOE در سری X	WS-C3750G-48PS-S، WS-C3750X-48P-S، WS-C3750X-48PF-S
Catalyst 3850	PoE+ و UPOE	WS-C3850-24P-L، WS-C3850-48U-E
Catalyst 9200	PoE+	C9200L-24P-4G، C9200-48P
Catalyst 9300	PoE+، UPOE و UPOE+	C9300-24P، C9300-48U، C9300X-48HX
Catalyst 1300	PoE+	C1300-24P-4G، C1300-48P-4X
CBS350	PoE+	CBS350-24P-4G، CBS350-48P-4X

PoE Budget چیست؟

کی از مهم‌ترین مفاهیم در خرید سوئیچ PoE، PoE Budget یا بودجه توان است. PoE Budget حداکثر توان کلی‌ای است که منبع تغذیه سوئیچ می‌تواند هم‌زمان بین همه پورت‌های PoE تقسیم کند. بزرگ‌ترین اشتباه خریداران غیرتخصصی این است که فقط به تعداد پورت PoE نگاه می‌کنند.

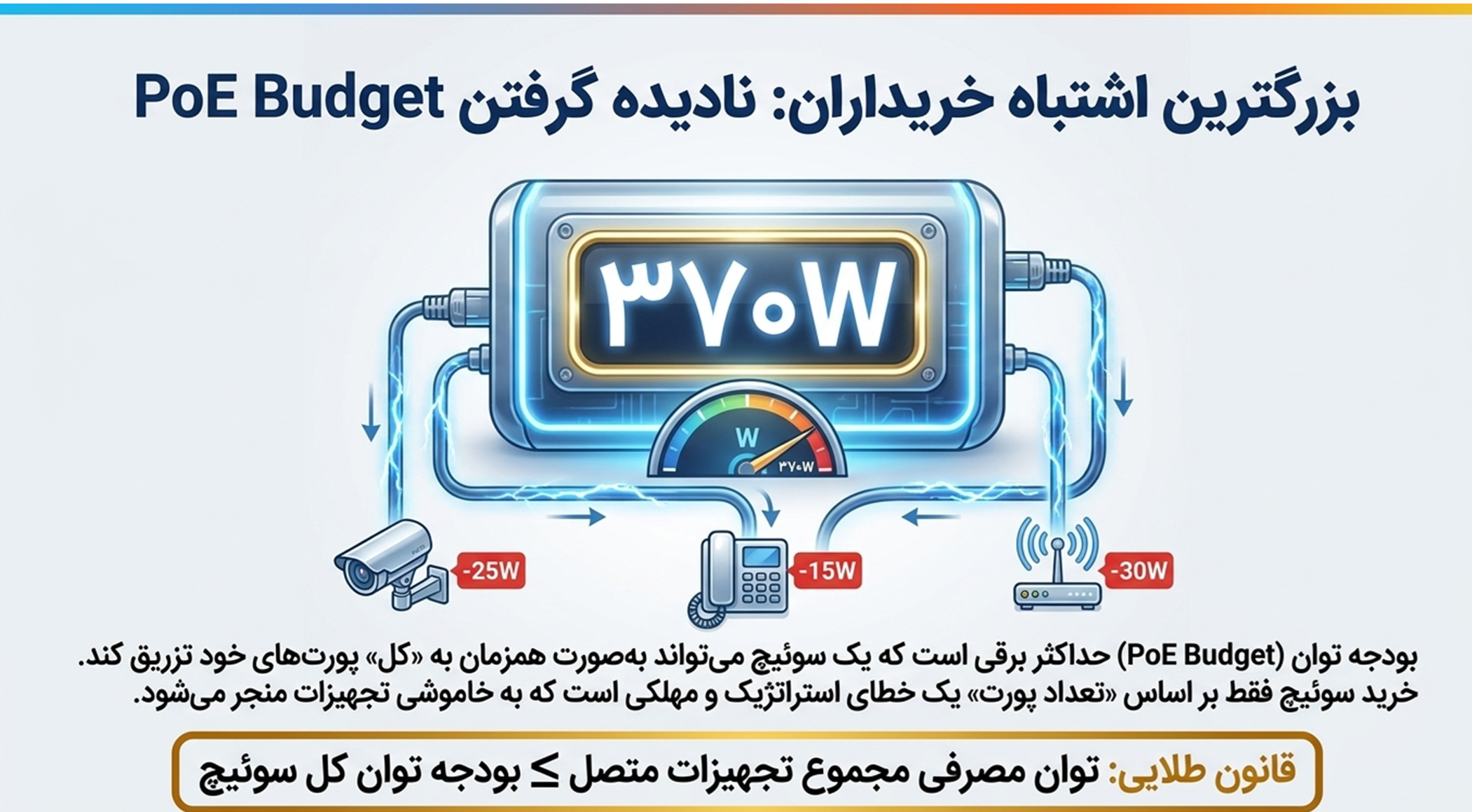

نگته طلایی خرید سوئیچ 24 پورت PoE+

یک مثال: سوئیچ 24 پورت PoE+ خریده‌اید. روی کاغذ هر پورت می‌تواند 30 وات بدهد (24 × 30 = 720 وات). اما اگر PoE Budget کل سوئیچ فقط 195 وات باشد (مثل مدل C1000-24P-4G-L)، وضع فرق می‌کند. اگر 12 دوربین PTZ با مصرف 15 وات وصل کنید، مصرف کل 12 × 15 = 180 وات است و سوئیچ مشکلی ندارد. اما اگر هر 24 پورت را به دوربین‌های 15 واتی وصل کنید، مصرف کل 360 وات می‌شود و از 195 وات بیشتر است. در این حالت سوئیچ بر اساس مکانیزم اولویت‌بندی برق پورت‌های اضافه را قطع می‌کند.

فرمول خرید هوشمندانه

توان مصرفی حداکثر (Max Power) همه تجهیزات متصل را از Datasheet بردارید و جمع بزنید.
حاشیه اطمینان (Buffer) 20 تا 30 درصد برای افت توان در کابل‌های بلند و توسعه آینده به مجموع اضافه کنید.
سوئیچی انتخاب کنید که PoE Budget آن از عدد به‌دست‌آمده بیشتر باشد.

فرض کنید شبکه این تجهیزات را دارد:

تجهیز	تعداد	توان تقریبی هر تجهیز	توان کل
تلفن IP	20 عدد	8 وات	160 وات
اکسس‌پوینت	10 عدد	18 وات	180 وات
دوربین IP	8 عدد	12 وات	96 وات
دستگاه کنترل تردد	4 عدد	10 وات	40 وات
جمع تقریبی	—	—	476 وات

در این سناریو، سوئیچ باید حداقل 476 وات بودجه PoE قابل‌استفاده داشته باشد. بهتر است برای توسعه آینده و مصرف لحظه‌ای تجهیزات، حاشیه توان در نظر گرفته شود.

PoE Budget در مدل‌های مختلف

مدل سوئیچ	تعداد پورت	نوع PoE	PoE Budget تقریبی
WS-C2960S-24PD-L	24 پورت	PoE+	حدود 370 وات
WS-C2960S-48FPD-L	48 پورت	PoE+	حدود 740 وات
WS-C3850-24P-L	24 پورت	PoE+	حدود 370 وات
WS-C3850-48P-L	48 پورت	PoE+	حدود 740 وات
C9200L-24P-4G	24 پورت	PoE+	حدود 370 وات
C9200L-48P-4G	48 پورت	PoE+	حدود 740 وات
C9300-24P	24 پورت	PoE+	حدود 370 وات
C9300-48U	48 پورت	UPOE	حدود 1000 وات
C9300X-48HX	48 پورت	UPOE+	تا 3000 وات با پاور دوم
C1300-24P-4G	24 پورت	PoE+	حدود 370 وات
C1300-48P-4X	48 پورت	PoE+	حدود 740 وات

اعداد فوق تقریبی هستند و بسته به مدل دقیق، نوع پاور و پیکربندی می‌توانند متفاوت باشند. بنابراین برای هر Part Number باید Datasheet همان مدل بررسی شود.

تفاوت PoE و PoE+

تفاوت اصلی PoE و PoE+ در توان قابل‌ارائه به هر پورت است.

ویژگی	PoE (802.3af)	PoE+ (802.3at)
توان نامی در سطح پورت	تا 15.4 وات	تا 30 وات
مناسب برای	تلفن IP ساده، دوربین‌های کم‌مصرف	اکسس‌پوینت، دوربین IP، تلفن‌های پیشرفته
مدل‌های رایج	برخی مدل‌های 2960 قدیمی	2960X، 3850، 9200، 9300، 1300، CBS350

اگر تجهیزاتتان فقط تلفن IP ساده و دوربین کم‌مصرف است، PoE کافی است. برای اکسس‌پوینت‌های جدید، دوربین‌های PTZ یا تجهیزات پرمصرف‌تر، PoE+ را انتخاب کنید..

تفاوت UPOE و UPOE+

Cisco Universal Power over Ethernet یا UPOE و UPOE+ استانداردهای اختصاصی سیسکو برای توان بالاتر هستند. UPOE برخلاف PoE+ از هر 4 زوج سیم کابل شبکه استفاده می‌کند (نه 2 زوج) و به همین دلیل توان را تا 60 وات بالا می‌برد

ویژگی	UPOE	UPOE+
توان نامی در سطح پورت	تا 60 وات	تا 90 وات
مناسب برای	تجهیزات پرمصرف‌تر، برخی APهای پیشرفته	تجهیزات Smart Building، APهای نسل جدید، دوربین‌های PTZ پرمصرف
مدل‌های رایج	Catalyst 3850، Catalyst 9300	Catalyst 9300X

مدل‌هایی مثل Catalyst 9300X-48HX روی پورت‌های مشخص تا 90 وات توان می‌دهند. این برای APهای Wi-Fi 6E، تجهیزات هوشمند ساختمان، دوربین‌های PTZ پرمصرف و تجهیزات اتاق جلسه اهمیت دارد.

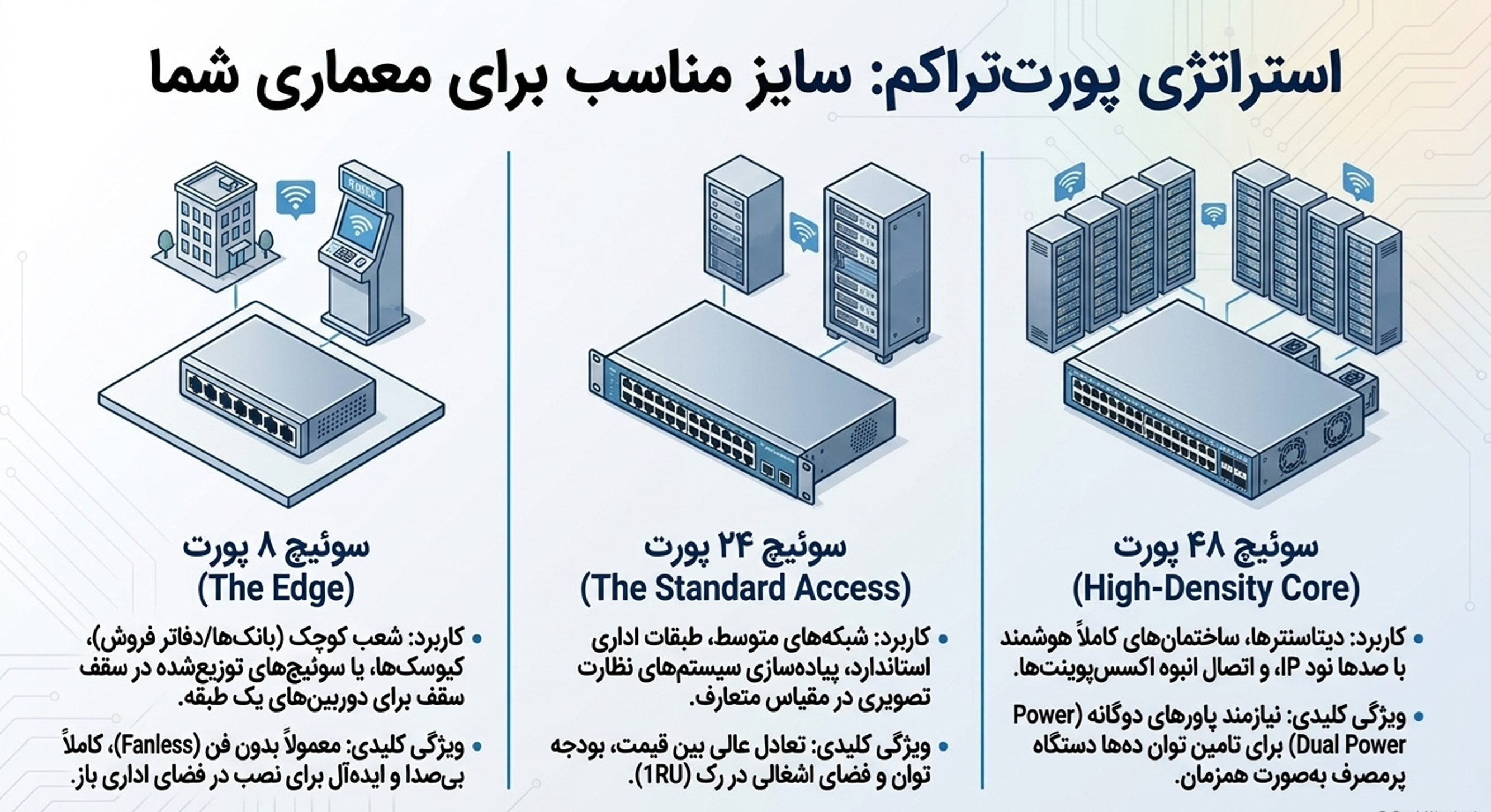

انتخاب تعداد پورت: سوئیچ 8، 24 یا 48 پورت؟

تعداد پورت مناسب به توپولوژی شبکه، پراکندگی جغرافیایی تجهیزات و ساختار کابل‌کشی بستگی دارد.

سوئیچ 8 پورت PoE: مدل‌هایی مثل C1000-8P-2G-L یا C9200CX-8P-2X2G برای شعب کوچک، فروشگاه‌ها، کیوسک‌ها و صندوق‌های فروشگاهی مناسب‌اند. اغلب این مدل‌ها بدون فن (Fanless) هستند، پس برای نصب در محیط اداری بدون رک بی‌صدا و مناسب‌اند.
سوئیچ 24 پورت PoE: پرفروش‌ترین و استانداردترین گزینه برای طبقات اداری، شرکت‌های متوسط و پروژه‌های دوربین مداربسته ساختمانی. این سوئیچ‌ها بین تراکم پورت، بودجه توان (مثل 195 یا 370 وات) و قیمت تعادل خوبی دارند.
سوئیچ 48 پورت PoE: برای رک‌های مرکزی، دیتاسنترها و شبکه‌های پرتراکم سازمان‌های بزرگ لازم است. در این سوئیچ‌ها به PoE Budget دقت ویژه کنید. مدل‌هایی مثل C1000-48FP-4G-L یا C9200-48P با بودجه توان 370 تا 740 وات می‌توانند ده‌ها اکسس‌پوینت و تلفن IP را هم‌زمان تغذیه کنند.

پورت‌های Uplink (SFP یا SFP+) را جدا از پورت‌های Access حساب کنید تا ظرفیت اتصال سوئیچ به شبکه بالادستی گلوگاه (Bottleneck) نشود.

مدل‌های رایج سوئیچ PoE سیسکو

Catalyst 2960 PoE | Catalyst 1000 PoE

سری 2960 یکی از قدیمی‌ترین خانواده‌های سوئیچ PoE سیسکوست و مدل‌هایش 24 یا 48 پورت PoE یا PoE+ دارند. سیسکو سری Catalyst 1000 را جایگزین جدید این خانواده کرده است. این خانواده (شامل 2960Plus، 2960X و Catalyst 1000) برای پروژه‌های با بودجه محدود، شبکه‌های شاخه‌ای و کاربری‌های استاندارد Layer 2 مناسب است. مدیریت آسان با CLI و Web UI، مدل‌های Fanless و پشتیبانی از PoE+ از ویژگی‌های شاخص آن است.

مدل	تعداد پورت	نوع PoE	PoE Budget تقریبی
WS-C2960S-24PD-L	24 پورت	PoE+	حدود 370 وات
WS-C2960S-48LPD-L	48 پورت	PoE+	حدود 370 وات
WS-C2960S-48FPD-L	48 پورت	PoE+	حدود 740 وات
WS-C2960X-24PS-L	24 پورت	PoE+	حدود 370 وات
WS-C2960X-48LPD-L	48 پورت	PoE+	حدود 370 وات
C1000-24P-4G-L	24 پورت	PoE+	حدود 195 وات

این سری برای شبکه‌های اداری با تلفن IP، دوربین و اکسس‌پوینت مناسب است؛ اما باید وضعیت End-of-Sale و End-of-Support مدل دقیق بررسی شود.

Catalyst 3560 و Catalyst 3750 PoE

سری‌های 3560 و 3750 دو خانواده قدیمی‌تر Catalyst هستند که در بازار استوک و پروژه‌های جایگزینی هنوز زیاد پیدا می‌شوند. 3560 سوئیچ لایه 3 تک‌دستگاه است و 3750 قابلیت StackWise دارد. مدل‌های PoE آن‌ها چند نسل دارند:

نسل G و E (مثل WS-C3560G-48PS-S، WS-C3750G-48PS-S، WS-C3560E-48PD-E و WS-C3750E-48PD-E): PoE نسل قدیمی (802.3af). سیسکو این مدل‌ها را به‌ترتیب با 3560-X و 3750-X جایگزین کرده است. End-of-Sale آن‌ها 30 ژانویه 2013 و آخرین تاریخ پشتیبانی 31 ژانویه 2018 اعلام شده است.
نسل X (3560-X و 3750-X): مدل‌های PoE+ و UPOE.

مدل	تعداد پورت	نوع PoE	PoE Budget تقریبی
WS-C3560X-24P-S	24 پورت	PoE+	حدود 435 وات (با پاور 715 واتی)
WS-C3560X-48P-S	48 پورت	PoE+	حدود 435 وات (با پاور 715 واتی)
WS-C3750X-48P-S	48 پورت	PoE+	حدود 435 وات (با پاور 715 واتی)
WS-C3750X-48PF-S	48 پورت	Full PoE+	حدود 800 وات (با پاور 1100 واتی)
مدل‌های UPOE سری X	24 یا 48 پورت	UPOE	حدود 800 وات (با پاور 1100 واتی)

در این سری‌ها PoE Budget به پاور انتخابی بستگی دارد. با پاور 350 واتی مدل‌های PoE اصلاً بودجه PoE ندارند. این دو سری هم End-of-Sale شده‌اند، پس برای پروژه جدید یا خرید بلندمدت وضعیت EoL و پشتیبانی مدل دقیق را بررسی کنید.

Catalyst 3850 PoE

Catalyst 3850 یک سوئیچ سازمانی با قابلیت‌های PoE+ و UPOE است.

مدل	تعداد پورت	نوع PoE	PoE Budget تقریبی
WS-C3850-24P-L	24 پورت	PoE+	حدود 370 وات
WS-C3850-48P-L	48 پورت	PoE+	حدود 740 وات
WS-C3850-24U-E	24 پورت	UPOE	حدود 600 وات
WS-C3850-48U-E	48 پورت	UPOE	حدود 1000 وات

این سری برای شبکه‌های سازمانی با تجهیزات PoE پرمصرف مناسب است؛ اما باید وضعیت EoL و EoS مدل دقیق بررسی کنید

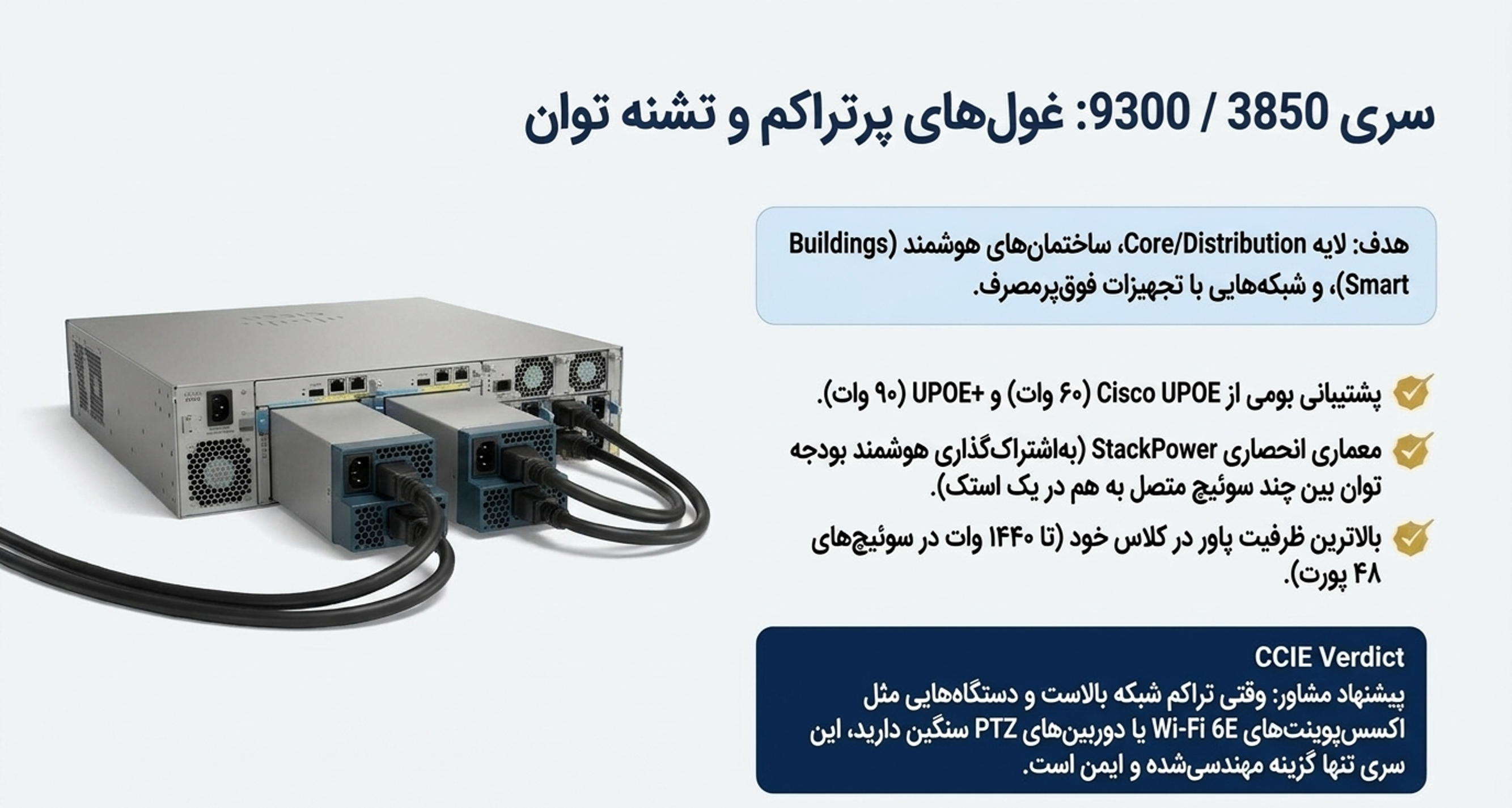

Catalyst 3850 یک سوئیچ سازمانی با قابلیت‌های PoE+ و UPOE

Catalyst 9200 PoE

Catalyst 9200 نسل جدیدتر سوئیچ‌های Access سیسکوست و جانشین رسمی سری محبوب 2960X است. سیستم‌عامل IOS XE، Stacking تا 160Gbps، پاورهای ماژولار و تعویض‌پذیر (FRU) و PoE+ تا 740 وات (و 1440 وات با پاور دوم) این سری را برای لایه Access بسیار پایدار می‌کند.

مدل	تعداد پورت	نوع PoE	PoE Budget تقریبی
C9200L-24P-4G	24 پورت	PoE+	حدود 370 وات
C9200L-48P-4G	48 پورت	PoE+	حدود 740 وات
C9200-24P	24 پورت	PoE+	حدود 370 وات
C9200-48P	48 پورت	PoE+	حدود 740 وات

این سری برای شبکه‌های اداری و سازمانی با تلفن IP، دوربین و اکسس‌پوینت مناسب است و نسبت به 2960 و 3850 گزینه جدیدتری است.

Catalyst 9300 PoE

Catalyst 9300 برای شبکه‌های پیشرفته‌تر با نیاز به PoE+، UPOE و UPOE+ طراحی شده است.

مدل	تعداد پورت	نوع PoE	PoE Budget تقریبی
C9300-24P	24 پورت	PoE+	حدود 370 وات
C9300-48P	48 پورت	PoE+	حدود 740 وات
C9300-24U	24 پورت	UPOE	حدود 600 وات
C9300-48U	48 پورت	UPOE	حدود 1000 وات
C9300X-48HX	48 پورت	UPOE+	تا 3000 وات با پاور دوم

مدل‌های UPOE و UPOE+ برای تجهیزات پرمصرف‌تر، Access Pointهای نسل جدید و Smart Building مناسب هستند.

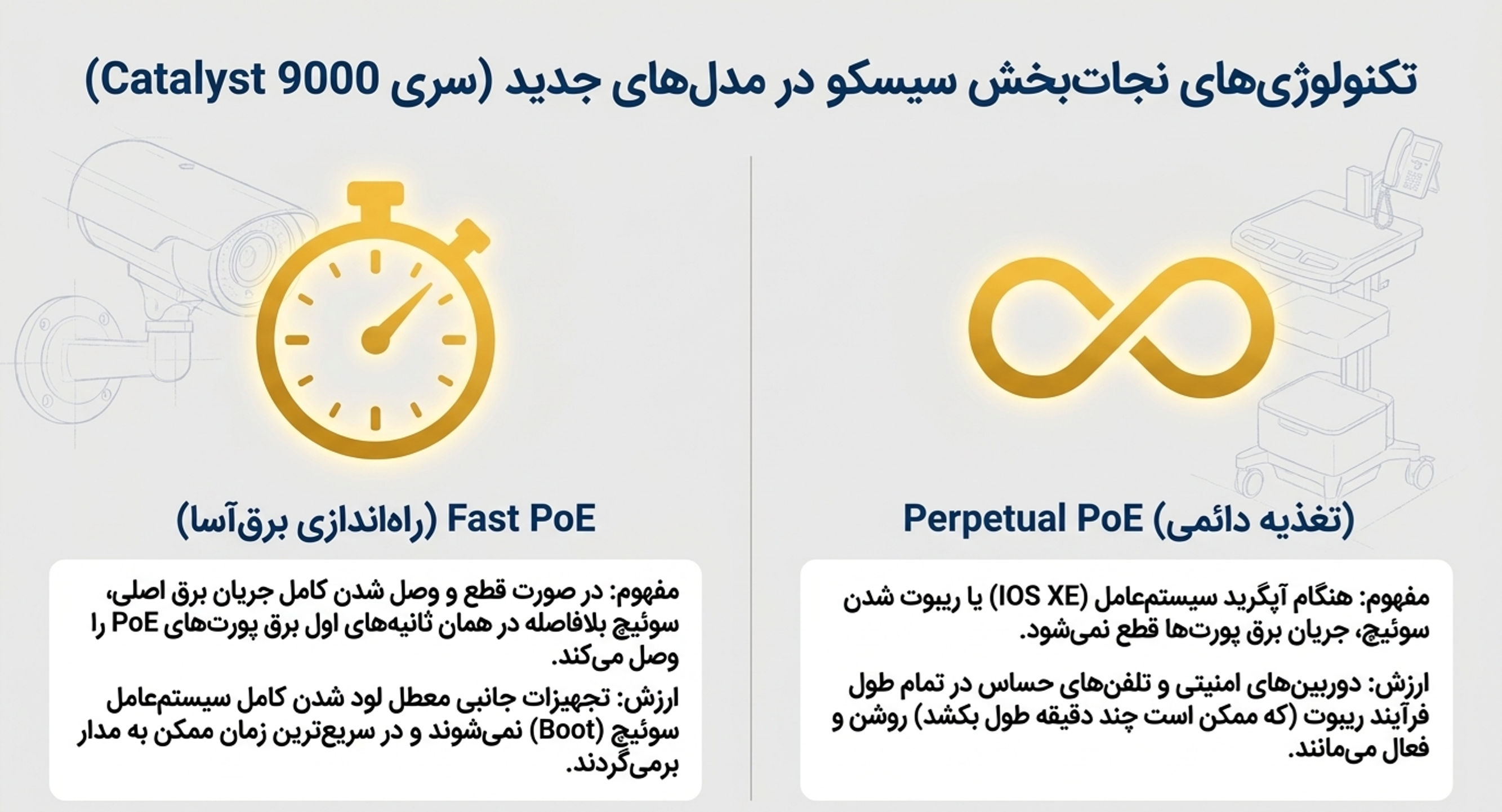

تکنولوژی سری 9000 سیسکو

Catalyst 1300 PoE

Catalyst 1300 برای کسب‌وکارهای کوچک و متوسط طراحی شده و در مدل‌های PoE+ عرضه شده است.

مدل	تعداد پورت	نوع PoE	PoE Budget تقریبی
C1300-24P-4G	24 پورت	PoE+	حدود 370 وات
C1300-48P-4G	48 پورت	PoE+	حدود 740 وات
C1300-48P-4X	48 پورت	PoE+	حدود 740 وات

این سری برای دفاتر، فروشگاه‌ها و شرکت‌های کوچک با تلفن IP، دوربین و اکسس‌پوینت مناسب است.

CBS350 PoE

Cisco Business CBS350 برای شبکه‌های کوچک و متوسط طراحی شده و در مدل‌های PoE+ عرضه شده است.

مدل	تعداد پورت	نوع PoE	PoE Budget تقریبی
CBS350-24P-4G	24 پورت	PoE+	حدود 370 وات
CBS350-48P-4G	48 پورت	PoE+	حدود 740 وات
CBS350-48P-4X	48 پورت	PoE+	حدود 740 وات

این سری برای شرکت‌های کوچک، دفاتر و فروشگاه‌ها با نیاز به PoE مناسب است.

نکات مهم در انتخاب سوئیچ PoE

1. توان مصرفی تجهیزات را دقیق محاسبه کنید

فقط به تعداد تجهیزات اکتفا نکنید. توان مصرفی هر تجهیز را از Datasheet آن استخراج کنید و جمع بزنید.

2. حاشیه توان برای توسعه آینده در نظر بگیرید

شبکه معمولاً در طول زمان توسعه پیدا می‌کند. بهتر است PoE Budget سوئیچ حداقل 20 تا 30 درصد بیشتر از نیاز فعلی باشد.

3. به پاور دوم توجه کنید

در مدل‌هایی مانند Catalyst 9300X، پاور دوم علاوه بر افزونگی، می‌تواند PoE Budget را افزایش دهد.

4. نوع کابل شبکه را بررسی کنید

برای PoE با توان بالا، استفاده از کابل‌های Cat5e، Cat6 یا بالاتر توصیه می‌شود. کابل‌های قدیمی یا بی‌کیفیت ممکن است باعث افت توان و افزایش دما شوند.

5. به دمای محیط توجه کنید

در محیط‌های گرم، توان قابل‌ارائه PoE ممکن است کاهش یابد. در چنین شرایطی باید حاشیه توان بیشتری در نظر گرفته شود.

6. مدیریت PoE را فراموش نکنید

سوئیچ‌های مدیریتی سیسکو امکان مشاهده مصرف هر پورت، خاموش و روشن کردن پورت‌ها، تنظیم اولویت PoE و مانیتورینگ PoE Budget را فراهم می‌کنند.

سوالات متداول

سوئیچ PoE برای چه تجهیزاتی مناسب است؟

سوئیچ PoE برای تلفن‌های IP، اکسس‌پوینت‌های بی‌سیم، دوربین‌های مداربسته، اینترکام‌های تحت شبکه، دستگاه‌های کنترل تردد و تجهیزات IoT مناسب است.

تفاوت PoE و PoE+ چیست؟

PoE تا 15.4 وات و PoE+ تا 30 وات توان در سطح پورت ارائه می‌دهد. برای تجهیزات پرمصرف‌تر مانند اکسس‌پوینت‌های جدید، PoE+ انتخاب مناسب‌تری است.

UPOE و UPOE+ چه تفاوتی دارند؟

UPOE تا 60 وات و UPOE+ تا 90 وات توان در سطح پورت ارائه می‌دهد. این استانداردها برای تجهیزات پرمصرف‌تر، Access Pointهای نسل جدید و Smart Building کاربرد دارند.

چگونه PoE Budget مناسب را انتخاب کنیم؟

توان مصرفی تمام تجهیزات را جمع بزنید، حاشیه 20 تا 30 درصد برای توسعه آینده در نظر بگیرید و سوئیچی با PoE Budget بالاتر از این مقدار انتخاب کنید.

آیا می‌توان تجهیزات غیرPoE را به سوئیچ PoE متصل کرد؟

بله. سوئیچ‌های PoE سیسکو به‌صورت خودکار تشخیص می‌دهند که تجهیز متصل PoE است یا خیر. در صورت عدم پشتیبانی، برق به پورت ارسال نمی‌شود.

PSE و PD چه هستند؟

PSE تجهیزی است که برق را به کابل شبکه تزریق می‌کند (مثل سوئیچ PoE). PD تجهیزی است که برق و داده را از همان کابل می‌گیرد (مثل تلفن IP یا اکسس‌پوینت).

تفاوت Endspan و Midspan چیست؟

در Endspan سوئیچ مستقیماً برق را می‌دهد. در Midspan یک اینجکتور بین سوئیچ و PD برق را تزریق می‌کند.

چرا توان خروجی PSE با توان دریافتی PD فرق دارد؟

چون بخشی از توان در طول کابل (تا حداکثر 100 متر) به‌صورت حرارت هدر می‌رود.

IEEE 802.3bt Type 3 و Type 4 چقدر توان می‌دهند؟

Type 3 در سطح PSE تا 60 وات و در سمت PD حدود 51 وات می‌دهد (معادل Cisco UPOE). Type 4 (معروف به PoE++ یا 4PPoE) در سطح PSE تا 90 وات و در سمت PD حدود 71 وات می‌دهد (معادل UPOE+).

UPOE چطور توان را از PoE+ بالاتر می‌برد؟

با استفاده از هر 4 زوج سیم کابل شبکه به‌جای 2 زوج، توان را تا 60 وات می‌رساند.

آیا کابل شبکه معمولی برای PoE مناسب است؟

برای PoE استاندارد، کابل‌های Cat5e، Cat6 یا بالاتر توصیه می‌شوند. کابل‌های بی‌کیفیت یا بسیار بلند ممکن است باعث افت توان و افزایش دما شوند.

جمع‌بندی

سوئیچ PoE سیسکو برای شبکه‌هایی که تلفن IP، دوربین، اکسس‌پوینت و تجهیزات مشابه دارند، انتخاب منطقی‌ای است و خرید آن سرمایه‌گذاری بلندمدت در زیرساخت ارتباطی سازمان به حساب می‌آید. در انتخاب باید این‌ها را هم‌زمان بسنجید: استاندارد PoE مورد نیاز تجهیزات، توان مصرفی هر تجهیز، PoE Budget سوئیچ، تعداد پورت، نوع پاور، امکان توسعه آینده و مدیریت PoE.

برای شبکه‌های کوچک، مدل‌های Catalyst 2960 یا Catalyst 3750 مناسب‌اند. برای شبکه‌های اداری و سازمانی، Catalyst 9200 و Catalyst 9300 انتخاب بهتری هستند. برای تجهیزات پرمصرف‌تر و APهای نسل جدید، مدل‌های UPOE و UPOE+ مثل Catalyst 9300X را بررسی کنید.
