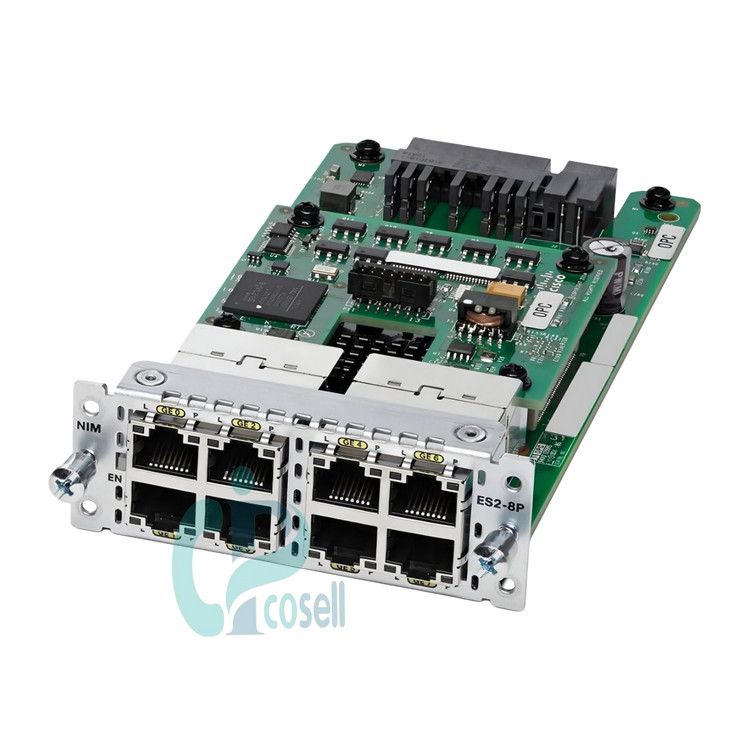

کارت ماژول سیسکو   NIM-ES2-8-P یکی از محبوب‌ترین ماژول‌های NIM نسل چهارم برای روترهای ISR 4000، 3900 و 2900 است که به پورت‌های Gigabit Ethernet اضافی با قابلیت PoE+ نیاز دارند. این ماژول با 8 پورت 10/100/1000 Gigabit Ethernet، پشتیبانی از PoE (802.3af) و PoE+ (802.3at)، ظرفیت سوئیچینگ 16Gbps، قابلیت‌های Layer 2، QoS پیشرفته، VLAN، Spanning Tree و امنیت 802.1X، تعادل خوبی بین چگالی پورت، عملکرد و قابلیت‌های سوئیچینگ ایجاد کرده است. برای خرید کارت ماژول NIM-ES2-8-P در پروژه‌هایی که به تلفن‌های IP، اکسس‌پوینت‌های Wi-Fi، دوربین‌های IP و دستگاه‌های PoE نیاز دارند، این ماژول گزینه‌ای منطقی محسوب می‌شود.



نقاط قوت

• 8 پورت Gigabit Ethernet: امکان اتصال 8 دستگاه به‌صورت هم‌زمان با سرعت گیگابیت. این چگالی بالا برای شبکه‌های کوچک‌تا‌متوسط با نیاز به پورت‌های اضافی حیاتی است. 1066

• PoE+ (802.3af/at): پشتیبانی از PoE تا 15.4 وات و PoE+ تا 30 وات به ازای هر پورت. این ویژگی امکان تغذیه تلفن‌های IP، اکسس‌پوینت‌های Wi-Fi، دوربین‌های IP و دستگاه‌های PoE را بدون نیاز به آداپتور جداگانه فراهم می‌کند.

• ظرفیت سوئیچینگ 16Gbps: پهنای باند کافی برای ترافیک گیگابیت روی تمام پورت‌ها. این عملکرد برای شبکه‌های با ترافیک بالا حیاتی است.

• نرخ فورواردینگ 11.9Mpps: توانایی پردازش 11.9 میلیون پکت در ثانیه. این عملکرد برای شبکه‌های با ترافیک سنگین اهمیت دارد.

• Layer 2 Switching: قابلیت‌های کامل سوئیچینگ لایه 2 شامل VLAN، Spanning Tree، QoS و امنیت. این ویژگی‌ها برای شبکه‌های سازمانی حیاتی هستند.

• VLAN (802.1q): پشتیبانی از تا 4094 VLAN برای جداسازی ترافیک شبکه. این ویژگی برای امنیت و مدیریت شبکه اهمیت دارد.

• Spanning Tree (802.1d): جلوگیری از لوپ شبکه و افزایش پایداری. این ویژگی برای شبکه‌های با توپولوژی پیچیده حیاتی است.

• QoS پیشرفته (802.1p CoS): اولویت‌بندی ترافیک برای برنامه‌های حساس به تأخیر مانند VoIP و ویدیو. این ویژگی برای کیفیت سرویس اهمیت دارد.

• امنیت 802.1X: احراز هویت دستگاه‌های متصل به شبکه. این ویژگی برای امنیت شبکه حیاتی است.

• مدیریت کامل: پشتیبانی از SNMP، Telnet، CLI و RMON برای مدیریت و مانیتورینگ شبکه. این ویژگی‌ها برای نگهداری شبکه اهمیت دارند.

• Hot-swappable: امکان تعویض داغ بدون خاموش کردن روتر. این ویژگی برای شبکه‌هایی که به پایداری بالا نیاز دارند، حیاتی است.

• Jumbo Frame: پشتیبانی از فریم‌های تا 9000 بایت برای انتقال داده‌های بزرگ. این ویژگی برای شبکه‌های با ترافیک حجیم اهمیت دارد.



محدودیت‌ها

• قیمت بالا: نسبت به کارت ماژول  قدیمی‌تر WIC و NIM-ES2-4 قیمت بالاتری دارد.

• فقط Layer 2: قابلیت‌های مسیریابی لایه 3 ندارد. برای مسیریابی باید از روتر اصلی استفاده کرد.

• بودجه PoE محدود: بودجه PoE تا 240 وات (بسته به پاور روتر). برای دستگاه‌های PoE بیشتر باید از پاور قوی‌تر یا ماژول‌های اضافی استفاده کرد.



سازگاری با روترهای سیسکو

سری روتر	مدل‌های سازگار
ISR 4000	4451-X، 4431، 4351، 4331، 4321
ISR 3900	3945، 3925، 3945E، 3925E
ISR 2900	2951، 2921، 2911
ISR 1900	1941، 1921، 1905



نکته مهم: این کارت ماژول سیسکو    با روترهای Catalyst 8000 (C8200، C8300، C8500) سازگار نیست.



پیکربندی اولیه کارت ماژول NIM-ES2-8-P

# ورود به حالت Enable
enable

# ورود به حالت پیکربندی
configure terminal

# انتخاب اینترفیس‌های ماژول NIM
interface GigabitEthernet0/1/0
 switchport mode access
 switchport access vlan 10
 spanning-tree portfast
 exit

interface GigabitEthernet0/1/1
 switchport mode access
 switchport access vlan 10
 spanning-tree portfast
 exit

# تنظیم VLAN
vlan 10
 name Voice
 exit

# ذخیره تنظیمات
write memory



سناریوهای واقعی کاربرد

• تلفن‌های IP سیسکو: تغذیه و اتصال تلفن‌های IP با PoE+

• اکسس‌پوینت‌های Wi-Fi: تغذیه و اتصال اکسس‌پوینت‌های Wi-Fi با PoE+

• دوربین‌های IP: تغذیه و اتصال دوربین‌های IP با PoE+

• شعب کوچک‌تا‌متوسط: ارائه پورت‌های Gigabit Ethernet اضافی برای شبکه‌های شعب

• VoIP Gateway: اتصال تلفن‌های IP به روتر برای VoIP



سوالات متداول (FAQ)

1. آیا ماژول NIM-ES2-8-P هنوز ارزش خرید دارد؟
بله، برای شبکه‌هایی که به پورت‌های Gigabit Ethernet اضافی با PoE+ نیاز دارند، گزینه بسیار خوبی است.



2. تفاوت NIM-ES2-8-P با NIM-ES2-4-P چیست؟
NIM-ES2-8-P دارای 8 پورت است در حالی که NIM-ES2-4-P دارای 4 پورت است.



3. آیا NIM-ES2-8-P از PoE+ پشتیبانی می‌کند؟
بله، از PoE (802.3af) تا 15.4 وات و PoE+ (802.3at) تا 30 وات پشتیبانی می‌کند.



4. حداکثر بودجه PoE چقدر است؟
تا 240 وات (بسته به پاور روتر).

5. آیا NIM-ES2-8-P با Catalyst 8000 سازگار است؟
خیر، فقط با ISR 4000، 3900، 2900 و 1900 سازگار است.



6. آیا ماژول Hot-swappable است؟
بله، امکان تعویض داغ بدون خاموش کردن روتر وجود دارد.



7. آیا NIM-ES2-8-P با ISR 2911 سازگار است؟
بله، با ISR 2911، 2921 و 2951 سازگار است.



8. آیا NIM-ES2-8-P قابلیت مسیریابی لایه 3 دارد؟
خیر، فقط سوئیچینگ لایه 2 دارد. برای مسیریابی باید از روتر اصلی استفاده کرد.



نکات مهم هنگام خرید



• بررسی اصالت و سلامت: در خرید ماژول NIM استوک اورجینال، حتماً سریال ماژول، وضعیت پورت‌ها و تست عملکرد را بررسی کنید.

• گارانتی و مهلت تست: برای خرید ماژول NIM با گارانتی اصلی، از فروشنده مهلت تست واقعی و خدمات پس از فروش شفاف بخواهید.

• سازگاری با روتر: قبل از خرید، لیست سازگاری دقیق ماژول NIM-ES2-8-P با روتر موردنظر را بررسی کنید.

• بودجه PoE: اگر به دستگاه‌های PoE زیادی نیاز دارید، حتماً بودجه PoE روتر را بررسی کنید.

• قیمت ماژول NIM با ضمانت اصالت: با توجه به نوسانات بازار، قیمت ماژول NIM با ضمانت اصالت را از چند منبع معتبر استعلام بگیرید.

• خرید آنلاین ماژول سیسکو تحویل فوری: در صورت نیاز به تحویل سریع، گزینه خرید  ماژول سیسکو با تحویل فوری از سیسکو سل  رو بررسی کنید،سیسکو سل بابت اصالت و  مهلت تست  و    گارانتی به شما اطمینان میدهد.

• تخفیف ویژه خرید ماژول سیسکو: در پروژه‌های بزرگ یا خرید عمده ماژول سیسکو شبکه، امکان دریافت تخفیف ویژه خرید ماژول سیسکو را از فروشنده   سیسکو سل  درخواست کنید.
