کارت‌های شبکه و ماژول‌های توسعه سیسکو (Cisco Network Module / Uplink Module) برای افزودن پورت‌های اضافی، ارتقای قابلیت‌ها، و اتصال به شبکه‌های مختلف در روترها، فایروال‌ها و سوئیچ‌های سیسکو استفاده می‌شوند. این ماژول‌ها امکان افزودن پورت‌های گیگابیت، 10 گیگابیت، پورت‌های سریال، T1/E1، DSL، Cellular (4G/5G)، و قابلیت‌های امنیتی را به تجهیزات سیسکو فراهم می‌کنند.

انواع کارت شبکه و ماژول سیسکو در این دسته‌بندی

در این دسته‌بندی می‌توانید انواع کارت‌های شبکه و ماژول‌های توسعه سیسکو را برای روترها، فایروال‌ها و سوئیچ‌ها بررسی و مقایسه کنید:

ماژول NIM (Network Interface Module): ماژول‌های توسعه برای روترهای ISR 4000 و Catalyst 8000 که امکان افزودن پورت‌های اضافی (گیگابیت، سریال، T1/E1، FXS/FXO، DSL) را فراهم می‌کنند. این ماژول‌ها در اسلات‌های NIM روتر نصب می‌شوند و امکان Hot-Swap دارند. مدل‌های معروف شامل C-NIM-1X (1 پورت گیگابیت)، C-NIM-4X (4 پورت گیگابیت)، C-NIM-2FXS (2 پورت FXS برای VoIP)، C-NIM-4FXS (4 پورت FXS)، C-NIM-2FXO (2 پورت FXO)، C-NIM-4FXO (4 پورت FXO)، C-NIM-2T1/E1 (2 پورت T1/E1) هستند. مناسب برای روترهای ISR 4321، ISR 4331، ISR 4351، ISR 4451، Catalyst 8200، Catalyst 8300.

ماژول SM (Service Module): ماژول‌های توسعه پیشرفته برای روترهای ISR 4000 و Catalyst 8000 که امکان افزودن قابلیت‌های پیشرفته (DSP برای VoIP، Security، WAAS، Storage) را فراهم می‌کنند. این ماژول‌ها در اسلات‌های SM روتر نصب می‌شوند. مدل‌های معروف شامل C-SM-4T1/E1 (4 پورت T1/E1)، C-SM-8T1/E1 (8 پورت T1/E1)، C-SM-DSP (ماژول DSP برای VoIP)، C-SM-VPN-K9 (ماژول امنیتی VPN)، C-SM-HDSP (ماژول DSP پیشرفته) هستند. مناسب برای روترهای ISR 4331، ISR 4351، ISR 4451، Catalyst 8300، Catalyst 8500

ماژول EHWIC (Enhanced High-Speed WAN Interface Card): ماژول‌های توسعه برای روترهای ISR 4000 که امکان افزودن پورت‌های WAN (سریال، T1/E1، DSL، 3G/4G) را فراهم می‌کنند. این ماژول‌ها در اسلات‌های EHWIC روتر نصب می‌شوند. مدل‌های معروف شامل EHWIC-1GE-SFP-CU (1 پورت گیگابیت SFP)، EHWIC-4ESG-POE (4 پورت گیگابیت PoE)، EHWIC-2T1/E1 (2 پورت T1/E1)، EHWIC-3G-CDMA-S (ماژول 3G CDMA)، EHWIC-4G-LTE-EA (ماژول 4G LTE) هستند. مناسب برای روترهای ISR 4321، ISR 4331، ISR 4351، ISR 4451.

ماژول Cellular (4G/5G): ماژول‌های توسعه برای روترهای ISR 4000 و Catalyst 8000 که امکان اتصال به شبکه‌های موبایل (4G LTE، 5G) را فراهم می‌کنند. این ماژول‌ها برای شعب بدون دسترسی به اینترنت کابلی مناسب هستند. مدل‌های معروف شامل C-NIM-4G-LTE-EA (4G LTE)، C-NIM-4G-LTE-VZ (4G LTE Verizon)، C-NIM-5G (5G) هستند. مناسب برای روترهای ISR 4321، ISR 4331، ISR 4351، Catalyst 8200، Catalyst 8300.

ماژول Uplink برای سوئیچ Catalyst 3750-X: ماژول‌های توسعه برای سوئیچ‌های Catalyst 3750-X که امکان افزودن پورت‌های Uplink 1G یا 10G را فراهم می‌کنند. این ماژول‌ها در اسلات Network Module سوئیچ نصب می‌شوند. مدل‌های معروف شامل C3KX-NM-1G (ماژول 4 پورت 1G SFP)، C3KX-NM-10G (ماژول 2 پورت 10G SFP+) هستند. مناسب فقط برای سوئیچ‌های Catalyst 3750-X، 3560-X.

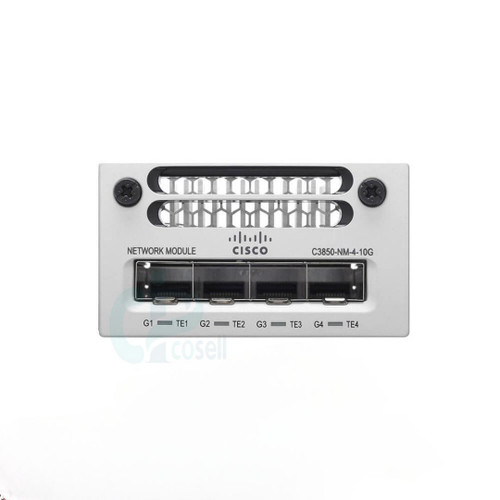

ماژول Uplink برای سوئیچ Catalyst 3850: ماژول‌های توسعه برای سوئیچ‌های Catalyst 3850 که امکان افزودن پورت‌های Uplink 1G، 10G یا 40G را فراهم می‌کنند. این ماژول‌ها در اسلات Network Module سوئیچ نصب می‌شوند. مدل‌های معروف شامل C3850-NM-2X10G (ماژول 2 پورت 10G SFP+)، C3850-NM-4X1G (ماژول 4 پورت 1G SFP)، C3850-NM-1X40G (ماژول 1 پورت 40G QSFP+) هستند. مناسب فقط برای سوئیچ‌های Catalyst 3850.

ماژول Uplink برای سوئیچ Catalyst 9200: ماژول‌های توسعه برای سوئیچ‌های Catalyst 9200 که امکان افزودن پورت‌های Uplink 1G، 10G یا 25G را فراهم می‌کنند. این ماژول‌ها در اسلات‌های Uplink Module سوئیچ نصب می‌شوند. مدل‌های معروف شامل C9200-NM-2X1G (ماژول 2 پورت 1G SFP)، C9200-NM-2X10G (ماژول 2 پورت 10G SFP+)، C9200-NM-4X1G (ماژول 4 پورت 1G SFP)، C9200-NM-8X10G (ماژول 8 پورت 10G SFP+) هستند. مناسب فقط برای سوئیچ‌های Catalyst 9200L، 9200.daizima+1

ماژول Uplink برای سوئیچ Catalyst 9300: ماژول‌های توسعه برای سوئیچ‌های Catalyst 9300 که امکان افزودن پورت‌های Uplink 1G، 10G، 25G یا 40G را فراهم می‌کنند. این ماژول‌ها در اسلات‌های Uplink Module سوئیچ نصب می‌شوند. مدل‌های معروف شامل C9300-NM-2X10G (ماژول 2 پورت 10G SFP+)، C9300-NM-4X10G (ماژول 4 پورت 10G SFP+)، C9300-NM-2Q (ماژول 2 پورت 40G QSFP+)، C9300-NM-8X10G (ماژول 8 پورت 10G SFP+) هستند. مناسب فقط برای سوئیچ‌های Catalyst 9300.

ماژول Uplink برای سوئیچ Catalyst 9500: ماژول‌های توسعه برای سوئیچ‌های Catalyst 9500 که امکان افزودن پورت‌های Uplink 25G، 40G یا 100G را فراهم می‌کنند. این ماژول‌ها در اسلات‌های Uplink Module سوئیچ نصب می‌شوند. مدل‌های معروف شامل C9500-NM-2Q (ماژول 2 پورت 40G QSFP+)، C9500-NM-4C (ماژول 4 پورت 100G QSFP28) هستند. مناسب فقط برای سوئیچ‌های Catalyst 9500، 9500X.

ماژول Uplink برای سوئیچ Nexus: ماژول‌های توسعه برای سوئیچ‌های Nexus 9000 که امکان افزودن پورت‌های Uplink 40G یا 100G را فراهم می‌کنند. این ماژول‌ها در اسلات‌های Line Card سوئیچ نصب می‌شوند. مدل‌های معروف شامل N9K-M1200 (ماژول 48 پورت 10/25G)، N9K-M600 (ماژول 24 پورت 40/100G) هستند. مناسب فقط برای سوئیچ‌های Nexus 9300، 9500، 9600

ماژول فایروال Firepower: ماژول‌های توسعه برای فایروال‌های Firepower 4100 و 9300 که امکان افزودن پورت‌های شبکه یا قابلیت‌های امنیتی را فراهم می‌کنند. این ماژول‌ها در اسلات‌های Module فایروال نصب می‌شوند. مدل‌های معروف شامل FPR4K-NM-1X100G (ماژول 1 پورت 100G QSFP28)، FPR4K-NM-2X40G (ماژول 2 پورت 40G QSFP+)، FPR9K-NM-1X100G (ماژول 1 پورت 100G برای Firepower 9300) هستند. مناسب برای فایروال‌های Firepower 4110، 4120، 4140، 9300.

---

نکات مهم هنگام انتخاب کارت شبکه و ماژول سیسکو

هنگام انتخاب ماژول مناسب برای تجهیزات سیسکو، به موارد زیر توجه کنید:

• سازگاری ماژول با دستگاه: هر ماژول فقط با دستگاه‌های خاصی سازگار است. قبل از خرید، لیست سازگاری (Compatibility Matrix) را از وب‌سایت سیسکو بررسی کنید.

• نوع اسلات: NIM، SM، EHWIC (برای روتر)، Network Module (برای سوئیچ 3750-X، 3850)، Uplink Module (برای سوئیچ 9200، 9300، 9500)، Line Card (برای Nexus)

• نوع کانکتور: RJ45 (مسی)، SFP (1G)، SFP+ (10G)، SFP28 (25G)، QSFP+ (40G)، QSFP28 (100G)

• تعداد پورت: 1، 2، 4، 8 پورت (بسته به نیاز دستگاه)

• سرعت ماژول: 1G، 10G، 25G، 40G، 100G

• نوع ماژول: اورجینال سیسکو (Cisco Original)، Compatible (سازگار با سیسکو)

• پشتیبانی از Hot-Swap: امکان نصب و حذف ماژول بدون خاموش کردن دستگاه

• مصرف برق: ماژول‌های با پورت بیشتر مصرف برق بالاتری دارند

• گارانتی و پشتیبانی: ماژول‌های اورجینال سیسکو گارانتی مادام‌العمر دارند، ماژول‌های Compatible گارانتی محدود (1 تا 5 سال)

•

کاربردهای کارت شبکه و ماژول سیسکو

ماژول‌های سیسکو بسته به نوع و مشخصات، می‌توانند برای اهداف مختلفی استفاده شوند:

• افزودن پورت به روتر: ماژول‌های NIM، SM، EHWIC برای افزودن پورت‌های گیگابیت، سریال، T1/E1، FXS/FXO

• اتصال Cellular: ماژول‌های 4G LTE و 5G برای روترهای ISR و Catalyst 8000 در شعب بدون اینترنت کابلی

• ارتقای Uplink سوئیچ: ماژول‌های Uplink برای سوئیچ‌های 3750-X، 3850، 9200، 9300، 9500 برای افزودن پورت‌های 1G، 10G، 25G، 40G، 100G

• ارتقای سوئیچ Nexus: ماژول‌های Line Card برای سوئیچ‌های Nexus 9300، 9500، 9600 برای افزودن پورت‌های 40G، 100G

• افزودن پورت به فایروال: ماژول‌های Network Module برای فایروال‌های Firepower 4100، 9300 برای افزودن پورت‌های 40G، 100G

• افزایش ظرفیت VoIP: ماژول‌های FXS/FXO و DSP برای روترهای ISR جهت افزایش تعداد تماس‌های VoIP

• افزایش امنیت: ماژول‌های امنیتی VPN و Encryption برای روترهای ISR و Catalyst 8000

جدول مقایسه ماژول‌های  و کارت شبکه سیسکو

نوع ماژول	دستگاه	تعداد پورت	سرعت	کانکتور	مناسب برای
C-NIM-1X	روتر ISR 4000، Catalyst 8000	1	1G	SFP	افزودن پورت گیگابیت
C-NIM-4X	روتر ISR 4000، Catalyst 8000	4	1G	SFP	افزودن 4 پورت گیگابیت
C-NIM-2FXS	روتر ISR 4000، Catalyst 8000	2	-	RJ11	افزودن 2 پورت FXS برای VoIP
C-NIM-4FXS	روتر ISR 4000، Catalyst 8000	4	-	RJ11	افزودن 4 پورت FXS برای VoIP
C-NIM-2T1/E1	روتر ISR 4000، Catalyst 8000	2	T1/E1	RJ48	افزودن 2 پورت T1/E1
C-NIM-4G-LTE-EA	روتر ISR 4000، Catalyst 8000	1	4G LTE	Cellular	اتصال 4G LTE
C-NIM-5G	روتر ISR 4000، Catalyst 8000	1	5G	Cellular	اتصال 5G
C3KX-NM-1G	سوئیچ Catalyst 3750-X، 3560-X	4	1G	SFP	افزودن 4 پورت 1G Uplink
C3KX-NM-10G	سوئیچ Catalyst 3750-X، 3560-X	2	10G	SFP+	افزودن 2 پورت 10G Uplink
C3850-NM-2X10G	سوئیچ Catalyst 3850	2	10G	SFP+	افزودن 2 پورت 10G Uplink
C3850-NM-1X40G	سوئیچ Catalyst 3850	1	40G	QSFP+	افزودن 1 پورت 40G Uplink
C9200-NM-2X10G	سوئیچ Catalyst 9200	2	10G	SFP+	افزودن 2 پورت 10G Uplink
C9200-NM-8X10G	سوئیچ Catalyst 9200	8	10G	SFP+	افزودن 8 پورت 10G Uplink
C9300-NM-4X10G	سوئیچ Catalyst 9300	4	10G	SFP+	افزودن 4 پورت 10G Uplink
C9300-NM-2Q	سوئیچ Catalyst 9300	2	40G	QSFP+	افزودن 2 پورت 40G Uplink
C9500-NM-2Q	سوئیچ Catalyst 9500	2	40G	QSFP+	افزودن 2 پورت 40G Uplink
C9500-NM-4C	سوئیچ Catalyst 9500	4	100G	QSFP28	افزودن 4 پورت 100G Uplink
N9K-M600	سوئیچ Nexus 9300، 9500	24	40G/100G	QSFP+/QSFP28	افزودن 24 پورت 40G/100G
FPR4K-NM-1X100G	فایروال Firepower 4100	1	100G	QSFP28	افزودن 1 پورت 100G
FPR4K-NM-2X40G	فایروال Firepower 4100	2	40G	QSFP+	افزودن 2 پورت 40G



نحوه نصب کارت شبکه و ماژول سیسکو

برای نصب ماژول سیسکو، مراحل زیر را دنبال کنید:

1. خاموش کردن پورت (اختیاری): اگر Hot-Swap پشتیبانی می‌شود، نیاز به خاموش کردن دستگاه نیست.

2. باز کردن اسلات: پیچ اسلات را باز کرده و درب اسلات را بردارید.

3. نصب ماژول: ماژول را با زاویه مناسب در اسلات وارد کرده و تا انتها فشار دهید تا قفل شود.

4. بستن پیچ: پیچ ماژول را ببندید تا محکم شود.

5. اتصال کابل: کابل شبکه (مسی یا فیبر نوری) را به ماژول متصل کنید.

6. بررسی وضعیت: با دستور show module یا show inventory وضعیت ماژول را بررسی کنید.

7. پیکربندی: ماژول را در دستگاه پیکربندی کنید (VLAN، IP، Routing و غیره).

---

برای مشاهده قیمت، مشخصات فنی و انتخاب ماژول مناسب، محصولات موجود در این دسته را بررسی کنید. برای کسب اطلاعات بیشتر و راهنمای تخصصی‌تر، می‌توانید به مقاله خرید ماژول سیسکو اورجینال و تفاوت NIM، SM و EHWIC مراجعه کنید.
