کابل کنسول

کابل کنسول سیسکو (Cisco Console Cable) یکی از مهم‌ترین تجهیزات جانبی برای مدیران شبکه، مهندسان IT و تصمیم‌گیرندگان سازمانی است که با تجهیزات سیسکو کار می‌کنند. کابل کنسول برای اتصال مستق`یم رایانه یا لپ‌تاپ به پورت کنسول سوئیچ‌ها، روترها و فایروال‌های سیسکو جهت پیکربندی اولیه، عیب‌یابی، و مدیریت دستگاه استفاده می‌شود. این کابل که با نام‌های کابل Rollover، کابل مدیریت (Management Cable) و کابل کنسول سیسکو نیز شناخته می‌شود، امکان دسترسی به رابط خط فرمان (CLI) دستگاه را بدون نیاز به شبکه یا اینترنت فراهم می‌کند.



کابل‌های کنسول سیسکو در انواع مختلفی از جمله RJ45 به DB9، USB به RJ45، USB-C به RJ45، Mini USB، و USB به USB عرضه می‌شوند که هر کدام برای دستگاه‌ها و لپ‌تاپ‌های مختلف مناسب هستند. خرید کابل کنسول سیسکو باکیفیت برای خرید تجهیزات شبکه سیسکو و راه‌اندازی صحیح سوئیچ و روتر ضروری است. کابل کنسول اصل سیسکو با رنگ آبی روشن (Cisco Light Blue) و کانکتورهای استاندارد شناخته می‌شود.



در این دسته‌بندی می‌توانید انواع کابل‌های کنسول سیسکو را بررسی و مقایسه کنید. هنگام انتخاب محصول، به نوع پورت کنسول دستگاه سیسکو (RJ45، USB، Mini USB)، نوع پورت رایانه (USB-A، USB-C، DB9)، طول کابل، کیفیت تراشه مبدل (FTDI، Prolific)، و سازگاری با مدل دستگاه توجه کنید.



انواع کابل کنسول سیسکو

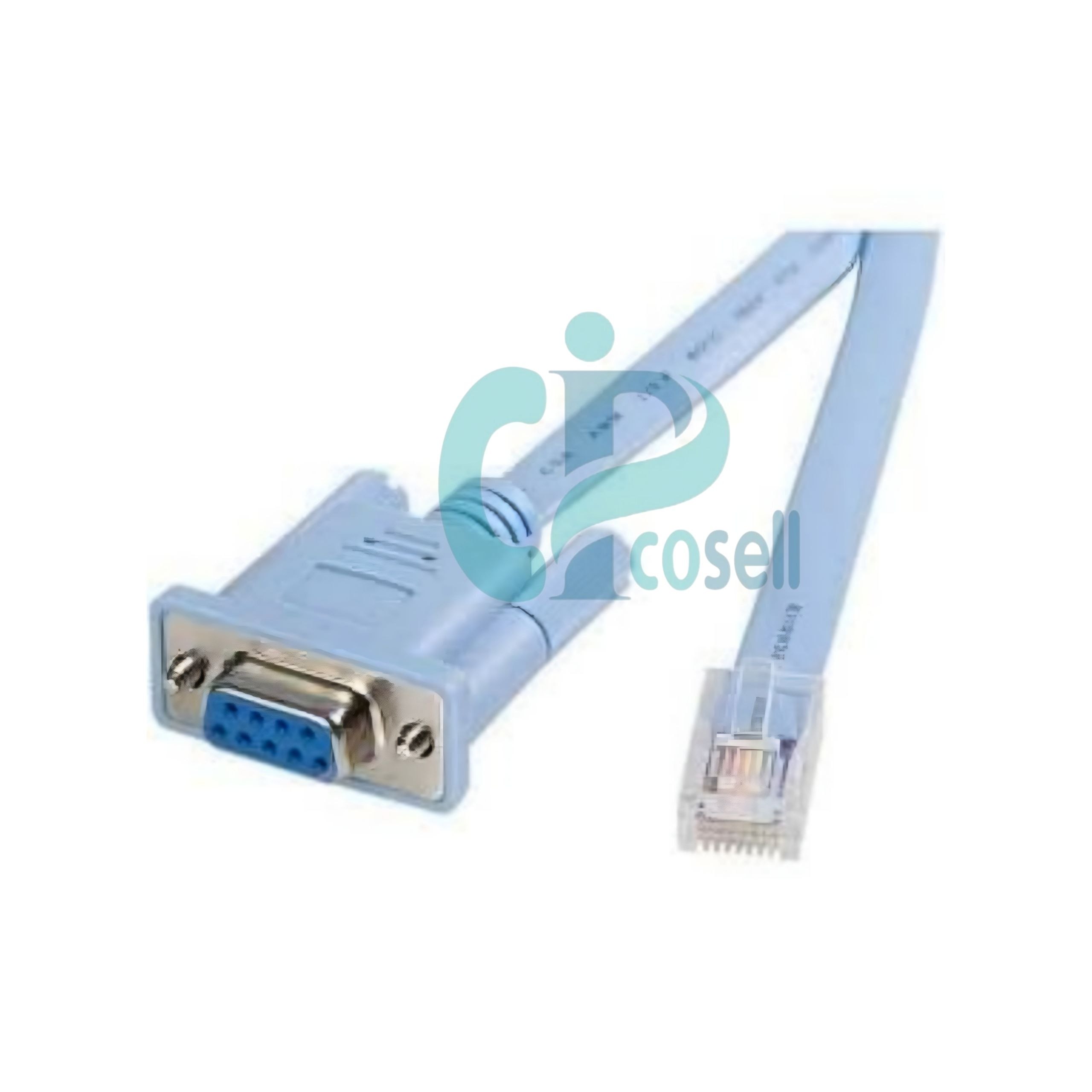

1. کابل کنسول RJ45 به DB9 (کابل کنسول سنتی)

کابل کنسول RJ45 به DB9 قدیمی‌ترین و رایج‌ترین نوع کابل کنسول سیسکو است. یک سر کابل دارای کانکتور RJ45 برای اتصال به پورت کنسول دستگاه سیسکو و سر دیگر دارای کانکتور سریال DB9 (COM) برای اتصال به رایانه است. این کابل معمولاً به رنگ آبی روشن (Cisco Light Blue) است و به‌عنوان کابل Rollover شناخته می‌شود.

مشخصات کلیدی:

• کانکتور دستگاه: RJ45 (8P8C)

• کانکتور رایانه: DB9 (Serial COM)

• نوع کابل: Rollover (چرخشی - پین‌ها معکوس)

• طول استاندارد: 1.8 متر (6 فوت)

• رنگ: آبی روشن (Cisco Light Blue)

• سازگاری: سوئیچ‌های Catalyst 2960، 3560، 3750، 3850، 9200، 9300، 9500 و روترهای ISR 1900، 2900، 3900، 4000



پین‌آوت کابل Rollover:

پین RJ45 سر اول	پین RJ45 سر دوم
1	8
2	7
3	6
4	5
5	4
6	3
7	2
8	1



پین‌آوت RJ45 به DB9:

سیگنال کنسول	پین RJ45	پین DB9	سیگنال DB9
RTS	1	7	CTS
DTR	2	4	DSR
TxD	3	3	RxD
GND	4	5	GND
GND	5	5	GND
RxD	6	2	TxD
DSR	7	6	DTR
CTS	8	8	RTS

کاربرد: پیکربندی اولیه، عیب‌یابی، و مدیریت سوئیچ‌ها و روترهای سیسکو از طریق پورت سریال COM رایانه. مناسب برای رایانه‌ها و لپ‌تاپ‌های دارای پورت سریال

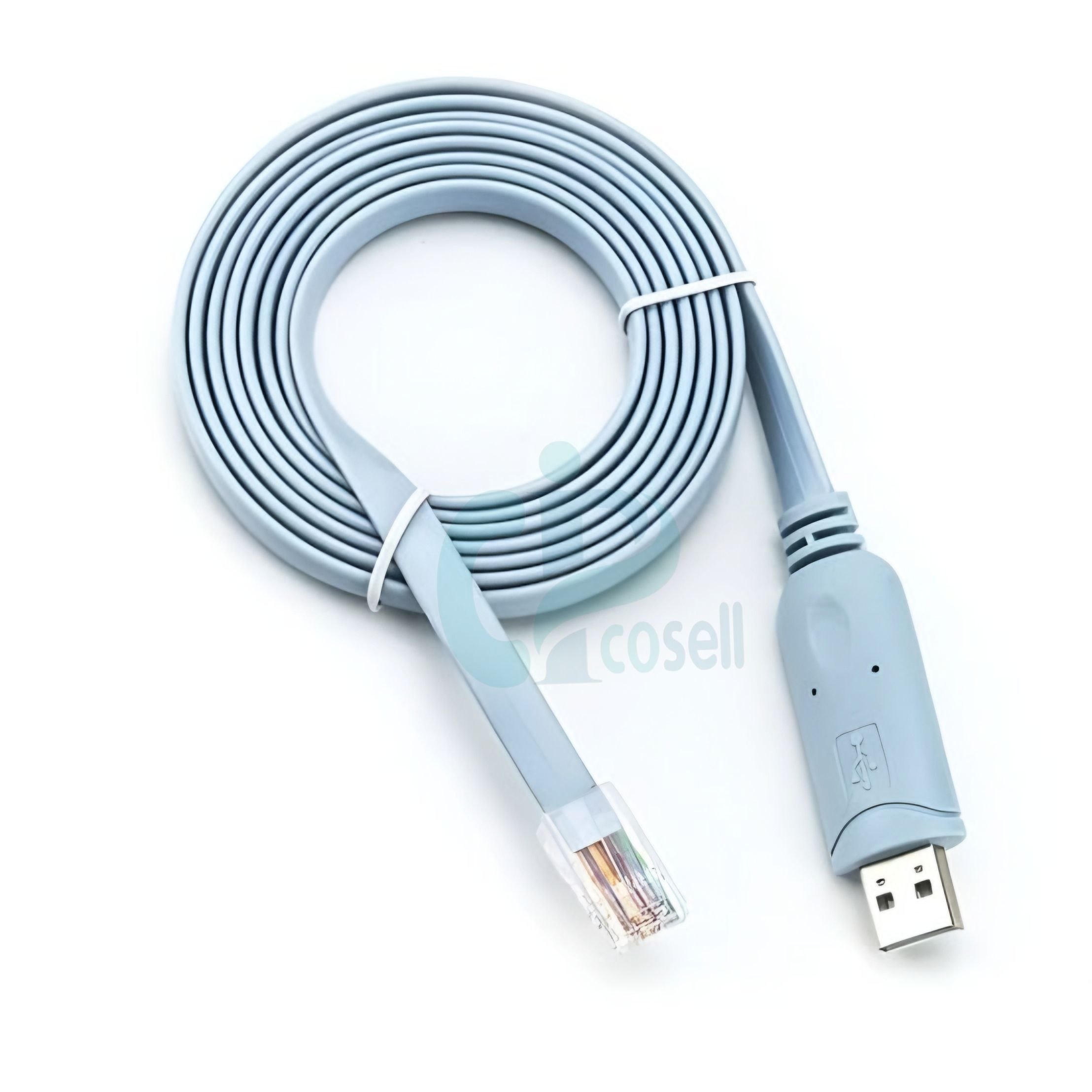

2. کابل کنسول USB به RJ45 (کابل کنسول USB)

کابل کنسول USB به RJ45 نسخه مدرن کابل کنسول سیسکو است و برای لپ‌تاپ‌ها و رایانه‌هایی که پورت سریال DB9 ندارند طراحی شده است. یک سر کابل دارای کانکتور USB Type-A برای اتصال به رایانه و سر دیگر دارای کانکتور RJ45 برای اتصال به پورت کنسول دستگاه سیسکو است. این کابل دارای تراشه مبدل USB به Serial (FTDI یا Prolific) در داخل خود است و نیازی به آداپتور جداگانه ندارد.

مشخصات کلیدی:

• کانکتور دستگاه: RJ45 (8P8C)

• کانکتور رایانه: USB Type-A

• تراشه مبدل: FTDI (باکیفیت) یا Prolific (اقتصادی)

• طول استاندارد: 1.5 تا 3 متر

• سازگاری: تمام سوئیچ‌ها، روترها و فایروال‌های سیسکو دارای پورت کنسول RJ45

• سیستم‌عامل: Windows، macOS، Linux

• شماره قطعه سیسکو: CAB-CONSOLE-USB= (نسخه USB Type-A به Mini USB)

مزایا:

• اتصال مستقیم به لپ‌تاپ‌های بدون پورت سریال

• نصب آسان با درایور FTDI یا Prolific

• سازگاری با تمام دستگاه‌های سیسکو دارای پورت کنسول RJ45

• مناسب برای خرید آنلاین سوئیچ سیسکو با گارانتی و راه‌اندازی سریع

کاربرد: پیکربندی اولیه، عیب‌یابی، و مدیریت سوئیچ‌ها، روترها و فایروال‌های سیسکو از طریق پورت USB رایانه. مناسب برای لپ‌تاپ‌های مدرن بدون پورت COM.



3. کابل کنسول USB-C به RJ45

کابل کنسول USB-C به RJ45 جدیدترین نسل کابل کنسول سیسکو است و برای لپ‌تاپ‌ها و دستگاه‌های دارای پورت USB Type-C طراحی شده است. یک سر کابل دارای کانکتور USB Type-C برای اتصال به لپ‌تاپ و سر دیگر دارای کانکتور RJ45 برای اتصال به پورت کنسول دستگاه سیسکو است.

مشخصات کلیدی:

• کانکتور دستگاه: RJ45 (8P8C)

• کانکتور رایانه: USB Type-C

• تراشه مبدل: FTDI (باکیفیت)

• طول استاندارد: 1.5 تا 3 متر

• سازگاری: تمام سوئیچ‌ها، روترها و فایروال‌های سیسکو دارای پورت کنسول RJ45

• سیستم‌عامل: Windows، macOS، Linux

• ویژگی‌ها: اتصال برگشت‌پذیر (Reversible)، انتقال داده با سرعت بالا

مزایا:

• اتصال مستقیم به لپ‌تاپ‌های جدید (MacBook، Dell XPS، Lenovo ThinkPad)

• بدون نیاز به آداپتور USB-C به USB-A

• سازگاری برگشت‌پذیر با کابل‌های USB-A به RJ45

• مناسب برای خرید تجهیزات شبکه سیسکو و راه‌اندازی در محیط‌های مدرن

کاربرد: پیکربونی اولیه، عیب‌یابی، و مدیریت تجهیزات سیسکو از طریق پورت USB-C لپ‌تاپ‌های جدید.



4. کابل کنسول Mini USB

کابل کنسول Mini USB برای اتصال به دستگاه‌های سیسکو که دارای پورت Mini USB هستند (مانند روترهای ISR 1900، 2900، 3900 و برخی سوئیچ‌های Catalyst) استفاده می‌شود. این کابل دارای کانکتور USB Type-A در یک سر و Mini USB (Type-B) در سر دیگر است.

مشخصات کلیدی:

• کانکتور دستگاه: Mini USB (Type-B)

• کانکتور رایانه: USB Type-A

• شماره قطعه سیسکو: CAB-CONSOLE-USB=

• طول استاندارد: 1.8 متر (6 فوت)

• سازگاری: روترهای ISR 1900، 2900، 3900، برخی سوئیچ‌های Catalyst

کاربرد: پیکربنی اولیه و عیب‌یابی روترها و سوئیچ‌های سیسکو دارای پورت Mini USB. مناسب برای خرید روتر سیسکو و راه‌اندازی سریع.



5. کابل کنسول DB9 به DB9

کابل کنسول DB9 به DB9 برای اتصال دستگاه‌های سیسکو دارای پورت سریال DB9 به یکدیگر یا به رایانه‌های دارای پورت سریال استفاده می‌شود. این نوع کابل بیشتر در شبکه‌های قدیمی و دستگاه‌های Legacy کاربرد دارد.

مشخصات کلیدی:

• کانکتور دستگاه: DB9

• کانکتور رایانه: DB9

• نوع کابل: Null Modem یا Straight

• سازگاری: دستگاه‌های سیسکو دارای پورت سریال DB9 (Legacy)

کاربرد: اتصال دستگاه‌های سیسکو قدیمی دارای پورت سریال به یکدیگر یا به رایانه‌های دارای پورت COM.



جدول مقایسه انواع کابل کنسول سیسکو

ویژگی	RJ45 به DB9	USB به RJ45	USB-C به RJ45	Mini USB	DB9 به DB9
کانکتور دستگاه	RJ45	RJ45	RJ45	Mini USB	DB9
کانکتور رایانه	DB9	USB-A	USB-C	USB-A	DB9
تراشه مبدل	ندارد	FTDI/Prolific	FTDI	ندارد	ندارد
طول استاندارد	1.8m	1.5-3m	1.5-3m	1.8m	1.8m
نیاز به درایور	خیر	بله	بله	بله	خیر
سازگاری لپ‌تاپ جدید	خیر (نیاز به آداپتور)	بله	بله	بله	خیر
رنگ استاندارد	آبی روشن	مشکی/آبی	مشکی/آبی	مشکی	مشکی
شماره قطعه سیسکو	-	CAB-CONSOLE-USB=	-	CAB-CONSOLE-USB=	-
قیمت نسبی	پایین	متوسط	متوسط-بالا	متوسط	پایین
وضعیت در 2026	Legacy	رایج	رو به افزایش	Legacy	Legacy





راهنمای انتخاب کابل کنسول مناسب



بر اساس نوع پورت رایانه

پورت رایانه	کابل پیشنهادی
DB9 (سریال COM)	RJ45 به DB9
USB Type-A	USB به RJ45 (FTDI)
USB Type-C	USB-C به RJ45 (FTDI)
Mini USB	Mini USB به RJ45





 بر اساس نوع دستگاه سیسکو

دستگاه	پورت کنسول	کابل پیشنهادی
سوئیچ Catalyst 2960	RJ45	RJ45 به DB9 یا USB به RJ45
سوئیچ Catalyst 3850	RJ45	USB به RJ45
سوئیچ Catalyst 9200/9300/9500	RJ45 + USB Type-A	USB به RJ45 یا USB-A به USB-A
روتر ISR 1900/2900/3900	RJ45 + Mini USB	Mini USB یا USB به RJ45
روتر ISR 4000	RJ45 + USB Type-A	USB به RJ45 یا USB-A به USB-A
روتر Catalyst 8000	RJ45 + USB Type-A	USB به RJ45 یا USB-A به USB-A
فایروال Cisco ASA	RJ45	RJ45 به DB9 یا USB به RJ45
فایروال Cisco Firepower	RJ45 + USB	USB به RJ45



تنظیمات اتصال به دستگاه سیسکو

مراحل اتصال

1. کابل مناسب را انتخاب کنید: نوع پورت کنسول دستگاه و پورت رایانه را بررسی کنید و کابل مناسب تهیه کنید.

2. کابل را وصل کنید: سر RJ45 را به پورت کنسول دستگاه سیسکو (معمولاً آبی یا خاکستری با علامت Console) و سر دیگر را به رایانه وصل کنید.

3. درایورها را نصب کنید: برای کابل‌های USB، درایور FTDI یا Prolific را از وب‌سایت رسمی سیسکو یا سازنده کابل دریافت و نصب کنید.

4. پورت COM را پیدا کنید: در ویندوز با فشردن Windows + R و وارد کردن devmgmt.msc، Device Manager را باز کنید و در بخش Ports (COM & LPT) شماره COM را یادداشت کنید.

5. برنامه ترمینال را اجرا کنید: PuTTY، Tera Term، SecureCRT یا HyperTerminal را اجرا کنید.

6. تنظیمات سریال را وارد کنید: مقادیر زیر را تنظیم کنید.

7. جلسه را باز کنید: روی Open کلیک کنید. پس از اتصال، رابط CLI دستگاه سیسکو نمایش داده می‌شود.



تنظیمات ترمینال (PuTTY)

پارامتر	مقدار
نوع اتصال	Serial
Serial Line	شماره COM شناسایی‌شده (مثلاً COM4)
نرخ باود (Baud Rate)	9600
بیت داده (Data Bits)	8
برابری (Parity)	None
بیت توقف (Stop Bits)	1
کنترل جریان (Flow Control)	None



کیفیت تراشه مبدل و تفاوت‌ها

کیفیت کابل کنسول USB مستقیماً به تراشه مبدل استفاده‌شده در کابل بستگی دارد:



تراشه مبدل	کیفیت	پایداری	قیمت	توضیح
FTDI	بالا	بسیار پایدار	متوسط-بالا	سازگار با اکثر سیستم‌عامل‌ها، توصیه شده
Prolific	متوسط	متوسط	پایین-متوسط	ممکن است به درایور اضافی نیاز داشته باشد
CH340	پایین-متوسط	متغیر	پایین	ارزان‌ترین گزینه، ممکن است در برخی سیستم‌ها ناپایدار باشد



توصیه: برای خرید کابل کنسول سیسکو، کابل‌های دارای تراشه FTDI را انتخاب کنید. این کابل‌ها پایداری بیشتر، سازگاری بالاتر با ویندوز، مک و لینوکس، و طول عمر بیشتری دارند.



نکات مهم هنگام خرید کابل کنسول سیسکو

1. بررسی سازگاری

پیش از خرید کابل کنسول سیسکو، نوع پورت کنسول دستگاه سیسکو و نوع پورت رایانه خود را بررسی کنید. سوئیچ‌های Catalyst 9200، 9300 و 9500 دارای پورت کنسول RJ45 و USB Type-A هستند. روترهای ISR 1900، 2900، 3900 دارای پورت RJ45 و Mini USB هستند. روترهای ISR 4000 و Catalyst 8000 دارای پورت RJ45 و USB Type-A هستند.

2. کیفیت تراشه مبدل

برای کابل‌های USB به RJ45، کابل‌های دارای تراشه FTDI را انتخاب کنید. کابل‌های دارای تراشه Prolific و CH340 ارزان‌تر هستند اما ممکن است در برخی سیستم‌عامل‌ها ناپایدار باشند.

3. طول کابل

طول استاندارد کابل کنسول سیسکو 1.8 متر (6 فوت) است. کابل‌های کوتاه‌تر (1.5 متر) برای استفاده در رک مناسب هستند و کابل‌های بلندتر (3 متر و بیشتر) برای فاصله‌های دور مناسب‌اند.

4. اصالت کالا

برای خرید کابل کنسول سیسکو اورجینال، از نمایندگی فروش سیسکو در تهران یا مرکز فروش تجهیزات سیسکو تحویل فوری خرید کنید. کابل‌های اصل سیسکو دارای رنگ آبی روشن، کانکتورهای باکیفیت، و شماره قطعه سیسکو هستند. برای چطور سوئیچ سیسکو اصلی را تشخیص دهیم، کابل کنسول اصل باید دارای لیبل سیسکو و بسته‌بندی اصلی باشد.

5. گارانتی و پشتیبانی

 خرید آنلاین سوئیچ سیسکو با گارانتی و کابل کنسول معتبر از فروشندگانی خرید کنید که پشتیبانی فنی و خدمات پس از فروش ارائه می‌دهند.

کابل کنسول، شاه‌کلید ورود به دنیای تجهیزات سیسکو است. فرقی نمی‌کند قصد خرید سوئیچ سیسکو  را دارید یا به دنبال خرید فایروال سیسکو   و روتر هستید؛ در هر صورت برای راه‌اندازی اولیه به این کابل نیاز خواهید داشت. حتی برای تست سلامت دستگاه هنگام خرید تجهیزات دست‌دوم، یا راه‌اندازی ماژول فیبر نوری سیسکو، اتصال از طریق کابل کنسول و محیط CLI اولین قدم است. یکی از سوالات رایج مدیران IT این است که "چطور سوئیچ سیسکو اصلی را تشخیص دهیم؟" پاسخ ساده است: با اتصال کابل کنسول اصل و بررسی سریال نامبر و قطعات سخت‌افزاری در محیط رامون (ROMMON) و خروجی دستور Show Version.



📞 نیاز به خرید عمده یا پیش‌فاکتور دارید؟ در صورتی که برای پروژه‌های سازمانی خود نیاز به خرید کابل کنسول اورجینال سیسکو (با چیپست FTDI و تضمین کیفیت) به همراه سایر تجهیزات اکتیو شبکه دارید، برای استعلام موجودی روز و دریافت فاکتور  با کارشناسان فروش سیسکو سل تماس بگیرید.



جمع‌بندی

خرید کابل کنسول سیسکو یکی از مهم‌ترین ملحقات برای مدیران شبکه و مهندسان IT است که با تجهیزات سیسکو کار می‌کنند. کابل کنسول برای پیکربونی اولیه، عیب‌یابی، و مدیریت سوئیچ‌ها، روترها و فایروال‌های سیسکو ضروری است. در این دسته‌بندی به بررسی کامل انواع کابل کنسول سیسکو، مشخصات فنی، قیمت، و راهنمای انتخاب پرداختیم.

نکات کلیدی:

• کابل کنسول RJ45 به DB9 برای دستگاه‌های قدیمی و رایانه‌های دارای پورت COM مناسب است

• کابل کنسول USB به RJ45 با تراشه FTDI برای لپ‌تاپ‌های مدرن توصیه می‌شود

• کابل کنسول USB-C به RJ45 برای لپ‌تاپ‌های جدید (MacBook، Dell XPS) مناسب است

• کابل کنسول Mini USB برای روترهای ISR G2 کاربرد دارد

• تنظیمات ترمینال استاندارد: 9600 baud، 8 data bits، None parity، 1 stop bit، None flow control

• کابل‌های دارای تراشه FTDI پایداری و سازگاری بیشتری دارند
