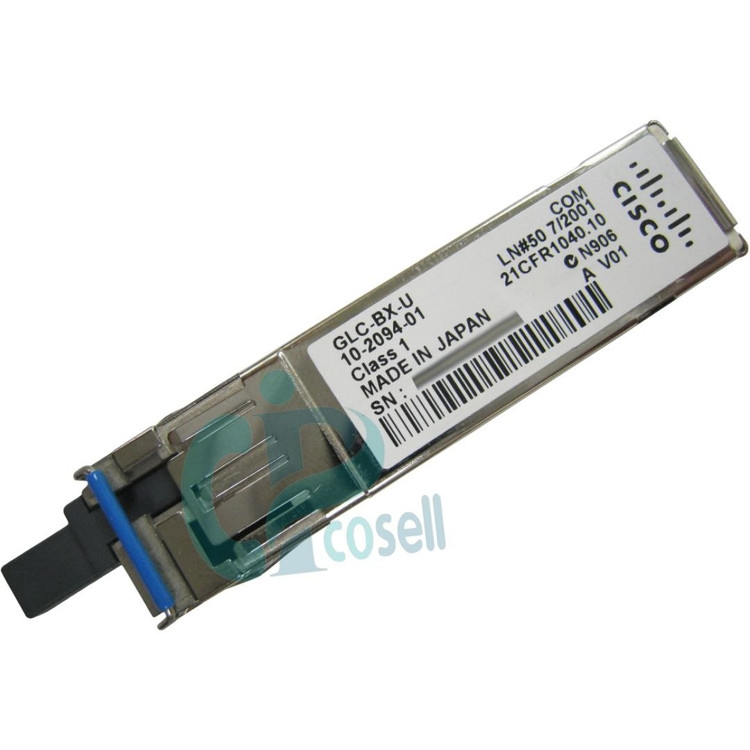

ماژول فیبر نوری سیسکو GLC-BX-U

ماژول سیسکو GLC-BX-U برای سازمان‌هایی مناسب است که فیبر تک‌رشته‌ای در اختیار دارند یا می‌خواهند ظرفیت مسیر فیبر موجود را دو برابر کنند. این ماژول نوری ۱ گیگابیتی با کانکتور LC تک‌پورت روی فیبر Single-Mode از نوع G.652 تا ۱۰ کیلومتر کار می‌کند و برای اتصال بین ساختمان‌ها، شعب و سایت‌های دور در همان شهر مناسب است؛ جایی که فاصله از محدودیت ۱۰۰ متری مسی عبور می‌کند.

نکته کلیدی این ماژول، جهت طول موج است: GLC-BX-U روی ۱۳۱۰ نانومتر ارسال و روی ۱۴۹۰ نانومتر دریافت می‌کند و جفت آن GLC-BX-D دقیقاً برعکس است؛ اگر دو ماژول U در دو سر لینک نصب شود، لینک بالا نمی‌آید. توان ارسال ۹- تا ۳- دسی‌بل‌میلی‌وات و توان دریافت ۱۹.۵- تا ۳- نشان می‌دهد که بودجه نوری باید محاسبه شود؛ برای مسیرهای بلند یا دارای اتصالات زیاد، افت فیبر و کانکتورها را در نظر بگیرید. محدوده دمای ۰ تا ۷۰ درجه هم آن را برای محیط اداری و اتاق تجهیزات مناسب می‌کند، نه فضای باز.



نقاط قوت

• استفاده از یک رشته فیبر به‌جای دو رشته: صرفه‌جویی در ظرفیت مسیر

• فاصله تا ۱۰ کیلومتر روی SMF: مناسب ارتباط بین ساختمان‌ها

• سرعت ۱ گیگابیت با کانکتور LC استاندارد

• سازگاری با پورت‌های SFP سوئیچ‌های Catalyst

• امکان دو برابر کردن لینک‌ها روی همان کابل فیبر موجود

• توان نوری مشخص و قابل محاسبه برای طراحی لینک



محدودیت‌ها

• باید با GLC-BX-D جفت شود؛ دو ماژول U با هم کار نمی‌کنند.

• فقط ۱ گیگابیت است و برای ۱۰ گیگابیت بایدSFP-10G-BXU-I و SFP-10G-BXD-I استفاده شود.

• محدوده دمای تجاری ۰ تا ۷۰ درجه؛ مناسب محیط صنعتی نیست.

• نیاز به فیبر Single-Mode؛ روی فیبر Multimode عملکرد تضمین‌شده ندارد.



 مقایسه با مدل‌های نزدیک

ویژگی	GLC-BX-U	GLC-BX-D	GLC-SX-MMD	GLC-LH-SMD
استاندارد	1000BASE-BX10-U	1000BASE-BX10-D	1000BASE-SX	1000BASE-LX/LH
ارسال / دریافت	1310 TX / 1490 RX	1490 TX / 1310 RX	850 نانومتر	1310 نانومتر
نوع فیبر	SMF تک‌رشته‌ای	SMF تک‌رشته‌ای	MMF	SMF یا MMF
فاصله	۱۰ کیلومتر	۱۰ کیلومتر	تا ۵۵۰ متر	تا ۱۰ کیلومتر
کانکتور	LC تک	LC تک	LC دوبلکس	LC دوبلکس



در مقابل GLC-BX-D: مکمل آن است، نه رقیب؛ در هر لینک BX یک U و یک D لازم است.

در مقابل GLC-SX-MMD: اگر فیبر Multimode دارید و فاصله کمتر از ۵۵۰ متر است، SX ارزان‌تر و ساده‌تر است.



 سناریوهای واقعی کاربرد

• اتصال بین ساختمان‌ها تا ۱۰ کیلومتر روی فیبر تک‌رشته‌ای

• دو برابر کردن تعداد لینک‌ها روی مسیر فیبر موجود

• اتصال سوئیچ دسترسی شعبه به سوئیچ مرکزی در همان شهر

• لینک uplink گیگابیتی در سایت‌هایی که فیبر دو رشته‌ای تمام شده است

• پروژه‌هایی که به ماژول BiDi برای صرفه‌جویی در فیبر نیاز دارند



 سوالات متداول

GLC-BX-U چه نوع ماژولی است؟

SFP نوری 1000BASE-BX10-U، تک‌رشته‌ای، ۱ گیگابیت.



طول موج آن چقدر است؟

۱۳۱۰ نانومتر ارسال و ۱۴۹۰ نانومتر دریافت.



حداکثر فاصله چقدر است؟

۱۰ کیلومتر روی فیبر Single-Mode G.652.



آیا دو GLC-BX-U با هم کار می‌کنند؟

خیر؛ جهت طول موج هر دو یکسان است و لینک برقرار نمی‌شود.



چه نوع کانکتوری دارد؟

LC تک‌پورت (Simplex).



آیا روی فیبر Multimode کار می‌کند؟

برای SMF طراحی شده است؛ روی MMF عملکرد تضمین‌شده ندارد.



محدوده دمای کاری چقدر است؟

۰ تا ۷۰ درجه سانتی‌گراد.



آیا در سوئیچ من کار می‌کند؟

باید سازگاری پورت SFP و نسخه نرم‌افزار سوئیچ را در ماتریس سازگاری سیسکو بررسی کنید.



 نکات مهم هنگام خرید

• جفت ماژول را درست انتخاب کنید: یک GLC-BX-U و یک GLC-BX-D.

• نوع فیبر مسیر را بررسی کنید: Single-Mode G.652.

• بودجه نوری و افت کانکتورها را محاسبه کنید؛ توان دریافتی باید در محدوده ۱۹.۵- تا ۳- dBm باشد.

• سازگاری سوئیچ و نسخه IOS/IOS XE را در ماتریس سازگاری سیسکو چک کنید.

• اصالت ماژول را بررسی کنید و از فروشنده مهلت تست و گارانتی بگیرید.

• قیمت ماژول سیسکو GLC-BX-U را همراه با جفت D و کابل‌های LC پچ‌کورد در قیمت نهایی لحاظ کنید.
