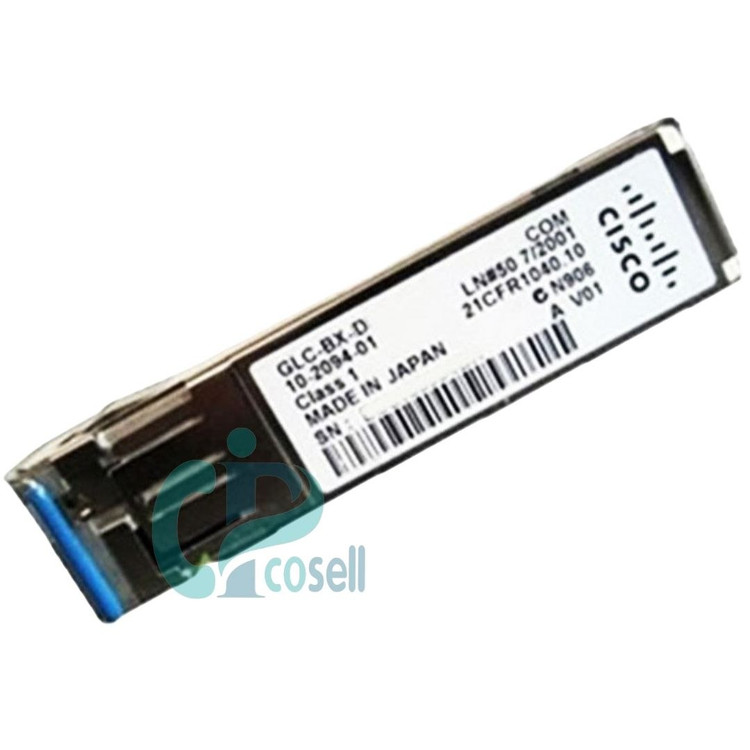

ماژول فیبر نوری سیسکو GLC-BX-D

ماژول سیسکو GLC-BX-D برای سازمان‌هایی مناسب است که فیبر تک‌رشته‌ای دارند یا می‌خواهند از مسیر فیبر موجود حداکثر استفاده را بکنند. این ماژول نوری ۱ گیگابیتی روی فیبر Single-Mode تا ۱۰ کیلومتر کار می‌کند و برای اتصال بین ساختمان‌ها، شعب و سایت‌های دور در همان شهر مناسب است؛ جایی که کابل مسی به‌خاطر محدودیت ۱۰۰ متری جواب نمی‌دهد. کانکتور LC تک‌پورت هم نصب را ساده می‌کند و فقط یک رشته و یک پورت اشغال می‌شود.

نکته حیاتی این ماژول، جهت طول موج است: GLC-BX-D روی ۱۴۹۰ نانومتر ارسال و روی ۱۳۱۰ نانومتر دریافت می‌کند و جفت آن GLC-BX-U برعکس است. اگر اشتباهاً دو ماژول D نصب شود، هر دو روی یک طول موج ارسال می‌کنند و لینک برقرار نمی‌شود. علاوه بر این، محدوده دمای کاری ۰ تا ۷۰ درجه نشان می‌دهد که این ماژول برای محیط اداری و اتاق تجهیزات طراحی شده و برای فضای باز یا محیط صنعتی باید سراغ نسخه‌های صنعتی مانند GLC-BX40-D-I رفت.



نقاط قوت

• استفاده از یک رشته فیبر: صرفه‌جویی در ظرفیت مسیر

• فاصله تا ۱۰ کیلومتر روی SMF: مناسب ارتباط بین ساختمان‌ها

• کانکتور LC تک‌پورت: نصب ساده و اشغال یک پورت

• سرعت ۱ گیگابیت سازگار با پورت‌های SFP سیسکو

• امکان دو برابر کردن لینک‌ها روی فیبر موجود

• جفت‌شدن با GLC-BX-U که در بازار موجود است



محدودیت‌ها

• باید با GLC-BX-U جفت شود؛ دو ماژول D با هم کار نمی‌کنند.

• فقط ۱ گیگابیت؛ برای ۱۰ گیگابیت باید SFP+ BiDi استفاده شود.

• محدوده دمای تجاری ۰ تا ۷۰ درجه؛ مناسب محیط صنعتی نیست.

• نیاز به فیبر Single-Mode؛ روی Multimode عملکرد تضمین‌شده ندارد.



 مقایسه با مدل‌های نزدیک

ویژگی	GLC-BX-D	GLC-BX-U	GLC-SX-MMD	GLC-LH-SMD
استاندارد	1000BASE-BX10-D	1000BASE-BX10-U	1000BASE-SX	1000BASE-LX/LH
ارسال / دریافت	1490 TX / 1310 RX	1310 TX / 1490 RX	850 نانومتر	1310 نانومتر
نوع فیبر	SMF تک‌رشته‌ای	SMF تک‌رشته‌ای	MMF	SMF یا MMF
فاصله	۱۰ کیلومتر	۱۰ کیلومتر	تا ۵۵۰ متر	۱۰ کیلومتر SMF
کانکتور	LC تک	LC تک	LC دوبلکس	LC دوبلکس



در مقابل GLC-BX-U: مکمل آن است، نه رقیب؛ در هر لینک BX یک D و یک U لازم است.

در مقابل GLC-LH-SMD: اگر مسیر دو رشته فیبر دارد و DOM می‌خواهید، LH-SMD گزینه بهتری است؛ اگر فیبر تک‌رشته است، BX لازم است.



 سناریوهای واقعی کاربرد

• اتصال بین ساختمان‌ها تا ۱۰ کیلومتر روی فیبر تک‌رشته‌ای

• دو برابر کردن تعداد لینک‌ها روی مسیر فیبر موجود

• اتصال سوئیچ شعبه به سوئیچ مرکزی در همان شهر

• لینک uplink گیگابیتی در سایت‌هایی که فیبر دو رشته‌ای تمام شده است

• پروژه‌هایی که به ماژول BiDi برای صرفه‌جویی در فیبر نیاز دارند



 سوالات متداول

GLC-BX-D چه نوع ماژولی است؟

SFP نوری 1000BASE-BX10-D، تک‌رشته‌ای، ۱ گیگابیت.



طول موج آن چقدر است؟

۱۴۹۰ نانومتر ارسال و ۱۳۱۰ نانومتر دریافت.



حداکثر فاصله چقدر است؟

۱۰ کیلومتر روی فیبر Single-Mode G.652.



آیا دو GLC-BX-D با هم کار می‌کنند؟

خیر؛ هر دو روی یک طول موج ارسال می‌کنند و لینک برقرار نمی‌شود.



چه کانکتوری دارد؟

LC تک‌پورت (Simplex)



آیا روی فیبر Multimode کار می‌کند؟

برای SMF طراحی شده و روی MMF عملکرد تضمین‌شده ندارد



آیا در سوئیچ من کار می‌کند؟ سازگاری پورت SFP و نسخه نرم‌افزار را در ماتریس سازگاری سیسکو بررسی کنید.



 نکات مهم هنگام خرید

• جفت ماژول را درست انتخاب کنید: یک GLC-BX-D و یک GLC-BX-U

• نوع فیبر مسیر را بررسی کنید: Single-Mode G.652.

• بودجه نوری را محاسبه کنید؛ افت فیبر و کانکتورها را در نظر بگیرید.

• سازگاری سوئیچ و نسخه IOS/IOS XE را در ماتریس سازگاری سیسکو چک کنید.

• اصالت ماژول را بررسی کنید و از فروشنده مهلت تست و گارانتی بگیرید.

• قیمت ماژول سیسکو GLC-BX-D را همراه با جفت U و پچ‌کورد LC در قیمت نهایی لحاظ کنید.
