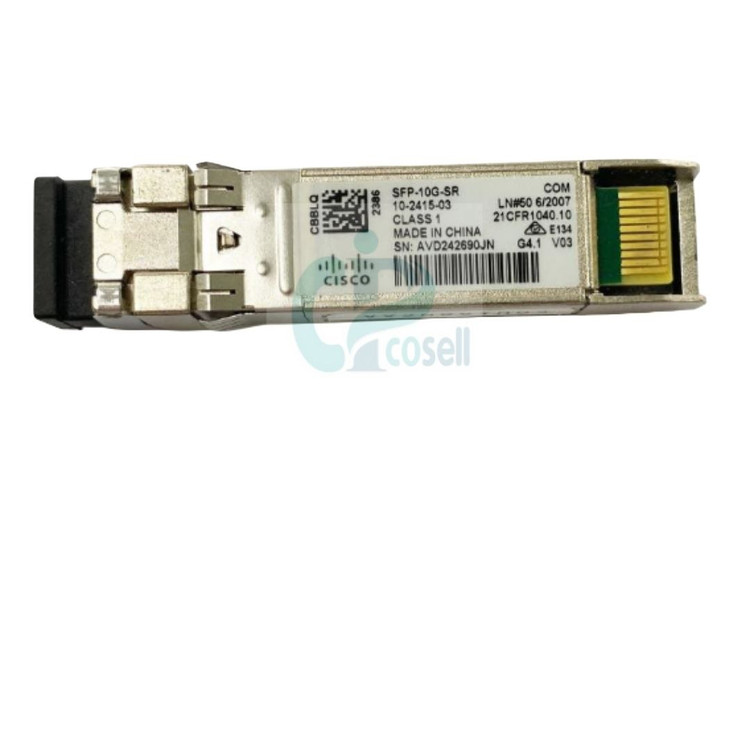

ماژول فیبر نوری سیسکو SFP-10G-SR

ماژول سیسکو SFP-10G-SR برای دیتاسنترها، اتاق‌های سرور و سازمان‌هایی مناسب است که فیبر Multimode دارند و به لینک ۱۰ گیگابیتی در فواصل کوتاه نیاز دارند. طول موج ۸۵۰ نانومتر و برد ۳۰۰ متر روی OM3 و ۴۰۰ متر روی OM4، آن را برای uplink بین سوئیچ‌های ToR و Spine، اتصال سرور به سوئیچ و لینک بین رک‌ها ایده‌آل می‌کند. مصرف حدود یک وات هم آن را برای نصب انبوه در دیتاسنتر مناسب کرده است.

مزیت مهم این ماژول، پشتیبانی از DOM است: با show interfaces transceiver می‌توان توان نوری و دما را دید و افت لینک را قبل از قطعی تشخیص داد. محدودیت اصلی، وابستگی شدید برد به کیفیت فیبر است؛ اگر روی فیبر OM1 یا FDDI-grade نصب شود، برد به ۲۶ تا ۳۳ متر کاهش می‌یابد و همین موضوع در طراحی اشتباه، منجر به لینک ناپایدار می‌شود. حداقل فاصله دو متر هم باید رعایت شود تا گیرنده اشباع نشود.



نقاط قوت

• اقتصادی‌ترین ماژول ۱۰ گیگابیتی سیسکو برای دیتاسنتر

• برد ۳۰۰ متر روی OM3 و ۴۰۰ متر روی OM4

• پشتیبانی DOM برای پایش توان نوری

• مصرف کم حدود ۱ وات 2163

• کانکتور LC استاندارد و سازگاری گسترده با پورت‌های SFP+

• تنوع نسخه‌ها (SR-S و SR-X) برای شرایط دمایی مختلف



محدودیت‌ها

• فقط روی Multimode کار می‌کند؛ برای SMF باید SFP-10G-LR استفاده شود.

• برد روی فیبر قدیمی تا ۲۶ متر کاهش می‌یابد.

• حداقل فاصله ۲ متر باید رعایت شود.

• برای مسیرهای بیش از ۴۰۰ متر مناسب نیست.



 مقایسه با مدل‌های نزدیک

ویژگی	SFP-10G-SR	SFP-10G-LR	SFP-10G-LRM	SFP-10G-BXU-I
استاندارد	10GBASE-SR	10GBASE-LR	10GBASE-LRM	10GBASE-BX10-U
طول موج	۸۵۰ نانومتر	۱۳۱۰ نانومتر	۱۳۱۰ نانومتر	۱۲۷۰ نانومتر TX
فیبر	MMF	SMF	MMF/SMF	SMF تک‌رشته‌ای
فاصله	۳۰۰ متر OM3 / ۴۰۰ متر OM4	۱۰ کیلومتر	۲۲۰ متر MMF	۱۰ کیلومتر
کانکتور	LC دوبلکس	LC دوبلکس	LC دوبلکس	LC تک



در مقابل SFP-10G-LR: اگر مسیر Single-Mode و بیش از ۴۰۰ متر است، LR انتخاب درست است.

در مقابل SFP-10G-BXU-I: اگر فیبر تک‌رشته‌ای دارید، ماژول BiDi لازم است و باید با SFP-10G-BXD-I جفت شود.



سناریوهای واقعی کاربرد

• uplink ۱۰ گیگابیتی بین سوئیچ‌های ToR و Spine

• اتصال سرور با کارت شبکه SFP+ به سوئیچ دیتاسنتر

• لینک بین رک‌ها و اتاق‌های سرور روی OM3/OM4

• اتصال سوئیچ‌های دسترسی ۱۰G به Core در همان ساختمان

• پروژه‌هایی که فیبر Multimode موجود دارند و ارتقا به ۱۰G می‌خواهند



 سوالات متداول

SFP-10G-SR چه نوع ماژولی است؟

SFP+ نوری 10GBASE-SR با طول موج ۸۵۰ نانومتر برای Multimode.



حداکثر فاصله چقدر است؟

۳۰۰ متر روی OM3 و ۴۰۰ متر روی OM4.



روی OM1 یا OM2 چقدر برد دارد؟

۳۳ متر روی OM1 و ۸۲ متر روی OM2.



آیا روی فیبر Single-Mode کار می‌کند؟

خیر؛ برای SMF باید SFP-10G-LR استفاده شود.



تفاوت SFP-10G-SR و SFP-10G-SR-S چیست؟

نسخه S نسخه استاندارد/سازگاری است و SFP-10G-SR-X برای محدوده دمایی گسترده ارائه شده است.



آیا برای ۱ گیگابیت هم کار می‌کند؟

این ماژول ۱۰ گیگابیتی است؛ برای ۱G باید ماژول SFP مانند GLC-SX-MMD استفاده شود.



آیا در سوئیچ من کار می‌کند؟

سازگاری پورت SFP+ و نسخه نرم‌افزار را در ماتریس سازگاری سیسکو بررسی کنید.



 نکات مهم هنگام خرید

• نوع فیبر و رده آن (OM1 تا OM4) را مشخص کنید؛ برد ماژول به آن وابسته است.

• فاصله واقعی مسیر را اندازه بگیرید و حداکثر ۲ متر حداقل را رعایت کنید.

• سازگاری سوئیچ، کارت شبکه و نسخه نرم‌افزار را بررسی کنید.

• اصالت ماژول را کنترل کنید؛ ماژول اورجینال نیازی به تنظیم خاص ندارد.

• پچ‌کورد LC Multimode با رده OM مطابق ماژول انتخاب کنید.
