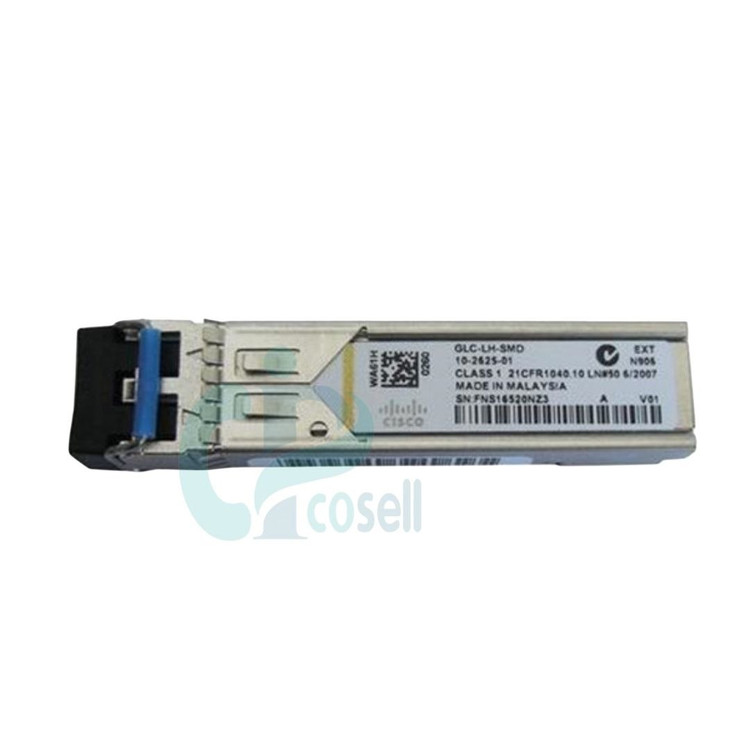

ماژول فیبر نوری سیسکو GLC-LH-SMD

ماژول سیسکو GLC-LH-SMD برای سازمان‌هایی مناسب است که به لینک گیگابیتی روی فیبر نوری با برد متوسط نیاز دارند. این ماژول با طول موج ۱۳۱۰ نانومتر روی فیبر Single-Mode تا ۱۰ کیلومتر و روی Multimode تا ۵۵۰ متر کار می‌کند؛ بنابراین می‌توان از آن هم برای ارتباط بین ساختمان‌ها و هم برای uplink داخل اتاق سرور استفاده کرد. سازگاری با استاندارد 1000BASE-LX و برد بیشتر از حد استاندارد، آن را به گزینه‌ای انعطاف‌پذیر تبدیل کرده است.

مزیت مهم GLC-LH-SMD نسبت به GLC-LH-SM، پشتیبانی از DOM است: با دستور show interfaces transceiver می‌توان توان نوری دریافتی و ارسالی را دید و افت فیبر یا کثیفی کانکتور را قبل از قطعی لینک تشخیص داد. رده دمایی EXT با بازه ۵- تا ۸۵ درجه هم آن را برای کلوزت‌های گرم مناسب می‌کند. نکته اجرایی این است که روی فیبر Multimode قدیمی باید از Mode Conditioning Patch Cord استفاده شود، وگرنه ممکن است لینک ناپایدار شود.



نقاط قوت

• برد ۱۰ کیلومتر روی SMF: مناسب ارتباط بین سایت‌ها در شهر

• پشتیبانی از MMF تا ۵۵۰ متر: انعطاف در استفاده از فیبر موجود

• پشتیبانی DOM: پایش توان نوری و عیب‌یابی سریع‌تر

• رده دمایی EXT با بازه ۵- تا ۸۵ درجه

• کانکتور LC استاندارد و سازگاری با پورت‌های SFP سیسکو

• جانشین منطقی GLC-LH-SM بدون DOM



محدودیت‌ها

• فقط ۱ گیگابیت؛ برای ۱۰ گیگابیت باید SFP+ استفاده شود.

• روی MMF قدیمی نیاز به Mode Conditioning Patch Cord دارد.

• برای مسیرهای بیش از ۱۰ کیلومتر باید از GLC-ZX-SM استفاده شود.



مقایسه با مدل‌های نزدیک

ویژگی	GLC-LH-SM	GLC-LH-SMD	GLC-LX-SM-RGD	GLC-SX-MMD
استاندارد	1000BASE-LX/LH	1000BASE-LX/LH	1000BASE-LX/LH	1000BASE-SX
طول موج	۱۳۱۰ نانومتر	۱۳۱۰ نانومتر	۱۳۱۰ نانومتر	۸۵۰ نانومتر
فاصله	۵۵۰ متر / ۱۰ کیلومتر	۵۵۰ متر / ۱۰ کیلومتر	۵۵۰ متر / ۱۰ کیلومتر	تا ۵۵۰ متر MMF
DOM	ندارد	دارد	دارد	دارد
رده دمایی	COM	EXT	IND	COM



در مقابل GLC-LH-SM: مشخصات نوری یکسان است و تفاوت اصلی وجود DOM و رده دمایی گسترده‌تر است.

در مقابل GLC-SX-MMD: اگر تمام مسیر Multimode و کمتر از ۵۵۰ متر است، SX ارزان‌تر است؛ برای SMF یا مسیرهای بلندتر، LH انتخاب درست است.



 سناریوهای واقعی کاربرد

• اتصال بین ساختمان‌ها یا سایت‌های شهری تا ۱۰ کیلومتر

• uplink گیگابیتی بین سوئیچ دسترسی و Core روی فیبر

• استفاده از فیبر Multimode موجود تا ۵۵۰ متر

• لینک‌هایی که به پایش DOM و عیب‌یابی از راه دور نیاز دارند

• نصب در کلوزت‌های گرم با دمای بالاتر از حد تجاری



 سوالات متداول

GLC-LH-SMD چه نوع ماژولی است؟

SFP نوری 1000BASE-LX/LH با طول موج ۱۳۱۰ نانومتر.



حداکثر فاصله چقدر است؟

۱۰ کیلومتر روی SMF و ۵۵۰ متر روی MMF



آیا DOM دارد؟

بله؛ همین پسوند D نشان‌دهنده پشتیبانی DOM است.



تفاوت آن با GLC-LH-SM چیست؟

GLC-LH-SM فاقد DOM و در رده دمایی تجاری است.



محدوده دمای کاری آن چقدر است؟

۵- تا ۸۵ درجه سانتی‌گراد (رده EXT).



آیا روی فیبر Multimode کار می‌کند؟

بله تا ۵۵۰ متر؛ روی MMF قدیمی باید Mode Conditioning Patch Cord استفاده شود.



آیا برای ۱۰ گیگابیت مناسب است؟

خیر؛ SFP یک‌گیگابیتی است.



آیا در سوئیچ من کار می‌کند؟

باید سازگاری پورت SFP و نسخه نرم‌افزار را در ماتریس سازگاری سیسکو بررسی کنید.



آیا نیاز به service unsupported-transceiver دارد؟

برای ماژول اورجینال سیسکو خیر؛ این دستور فقط برای ماژول‌های غیرسیسکو لازم می‌شود.



 نکات مهم هنگام خرید

• نوع فیبر مسیر را مشخص کنید: SMF یا MMF، چون انتخاب ماژول به آن بستگی دارد.

• سازگاری سوئیچ و نسخه IOS/IOS XE را در ماتریس سازگاری سیسکو چک کنید.

• اصالت ماژول را بررسی کنید؛ ماژول اورجینال نیازی به دستور ویژه ندارد.

• قیمت ماژول سیسکو GLC-LH-SMD را با نسخه بدون DOM مقایسه کنید؛ برای لینک‌های حساس، DOM ارزش هزینه را دارد.

• پچ‌کورد LC و تمیزی کانکتور را جدی بگیرید؛ منبع بسیاری از افت‌های نوری همین است.
