خرید سوئیچ سییسکو نکسوس

سوئیچ‌های Cisco Nexus از تجهیزات تخصصی دیتاسنتری سیسکو هستند که برای اتصال سرورها، تجهیزات ذخیره‌سازی، فایروال‌ها، Hypervisorها، ماشین‌های مجازی، کلاسترهای پردازشی، تجهیزات Backup و شبکه‌های مبتنی بر معماری Leaf-Spine استفاده می‌شوند.

خانواده Nexus برای شبکه اداری ساده یا اتصال مستقیم کاربران نهایی طراحی نشده است؛ بلکه انتخابی تخصصی برای دیتاسنتر، اتاق سرور، Private Cloud، مراکز میزبانی، Service Provider و شبکه‌های سازمانی پرترافیک محسوب می‌شود.

در خرید سوئیچ Cisco Nexus باید نقش دستگاه در دیتاسنتر مشخص شود. برای مثال، ممکن است سوئیچ قرار باشد در نقش Top-of-Rack، Leaf، Spine، Core یا Aggregation فعالیت کند. سرعت کارت شبکه سرورها، تعداد Uplinkها، نیاز به 10GbE، 25GbE، 40GbE یا 100GbE، نوع Transceiver، نیاز به NX-OS یا Cisco ACI، نوع پاور، جهت Airflow، ظرفیت توسعه و وضعیت لایسنس، همگی در انتخاب مدل نهایی اثر دارند.

سوئیچ‌های Cisco Nexus در Cisco Sell با امکان ارائه پیش‌فاکتور رسمی برای شرکت‌ها، بررسی مشخصات سخت‌افزاری، تست سلامت پورت‌ها، پاور و فن و گارانتی ۱۲ ماهه  عرضه می‌شوند. برای تجهیزات استوک یا Refurbished، وضعیت سریال، اصالت کالا، Clean Serial، نسخه NX-OS، لایسنس، جهت Airflow و متعلقات همراه باید پیش از ثبت سفارش بررسی شود.

کاربردهای سوئیچ Nexus

سوئیچ‌های Nexus برای محیط‌هایی طراحی شده‌اند که ترافیک بین سرورها، ماشین‌های مجازی، Containerها، Storageها و سرویس‌های داخلی دیتاسنتر، سهم بزرگی از بار شبکه را تشکیل می‌دهد. این نوع ترافیک معمولاً East-West Traffic نامیده می‌شود.

کاربردهای رایج Cisco Nexus عبارت‌اند از:

• دیتاسنترهای سازمانی و Enterprise

• اتاق سرورهای پرترافیک

• Cloud و Private Cloud

• زیرساخت VMware، Hyper-V، KVM، Proxmox و OpenStack

• کلاسترهای Kubernetes و Container Platform

• اتصال سرورهای مجهز به کارت شبکه 10GbE، 25GbE یا 100GbE

• اتصال NAS، SAN مبتنی بر IP و تجهیزات Storage

• شبکه‌های Backup و Disaster Recovery

• معماری Leaf-Spine

• Cisco ACI Fabric

• طراحی VXLAN EVPN در محیط‌های NX-OS سازگار

• اتصال فایروال‌های دیتاسنتری و Load Balancer

• محیط‌های پردازش داده، هوش مصنوعی و HPC

• مراکز میزبانی، ISP و Service Provider

Cisco Nexus 9000 در دو حالت عملیاتی اصلی قابل استفاده است: NX-OS Mode برای شبکه‌های استاندارد Nexus و ACI Mode برای Fabric مبتنی بر Cisco Application Centric Infrastructure.cisco

تفاوت Nexus و Catalyst 9500

Cisco Catalyst 9500 و Cisco Nexus 9000 هر دو می‌توانند پورت‌های فیبر پرسرعت، قابلیت‌های Routing و امکانات سازمانی ارائه کنند؛ اما برای محیط و نقش یکسان طراحی نشده‌اند.



ویژگی	Cisco Catalyst 9500	Cisco Nexus 9000
محیط اصلی	Campus، Core و Distribution سازمانی	دیتاسنتر و Fabric
سیستم‌عامل	Cisco IOS XE	Cisco NX-OS
نقش متداول	Core سازمان و تجمیع Access Switchها	Leaf، Spine، ToR و Core دیتاسنتر
اتصال کاربران	غیرمستقیم و از طریق Access Switch	معمولاً کاربرد اصلی نیست
اتصال سرورها	در سناریوهای محدود	یکی از کاربردهای اصلی
Leaf-Spine	کاربرد محدودتر	یکی از کاربردهای اصلی
Cisco ACI	نقش اصلی ندارد	در مدل‌های سازگار پشتیبانی می‌شود
VXLAN EVPN	در طراحی‌های پشتیبانی‌شده	کاربرد رایج دیتاسنتری
PoE برای تلفن و AP	معمولاً ندارد	معمولاً ندارد
سرعت‌های رایج	10G تا 100G و بالاتر، بسته به مدل	10G، 25G، 40G، 100G و بالاتر

اگر هدف شما اتصال سوئیچ‌های Catalyst 9200 و Catalyst 9300، لینک فیبر بین ساختمان‌ها، فایروال سازمانی و Core شبکه Campus است، Catalyst 9500 معمولاً انتخاب مناسب‌تری است. اما اگر هدف اتصال تعداد زیادی سرور، Storage، Hypervisor و پیاده‌سازی Fabric دیتاسنتر است، Cisco Nexus انتخاب تخصصی‌تری خواهد بود.

معماری Leaf-Spine

Leaf-Spine یکی از معماری‌های متداول دیتاسنترهای جدید است. در این طراحی، سرورها و تجهیزات رک به Leafها متصل می‌شوند و هر Leaf به تمام Spineها ارتباط دارد.

نقش	وظیفه
Leaf Switch	اتصال سرورها، Storage، فایروال و تجهیزات رک
Spine Switch	اتصال تمام Leafها و ایجاد Fabric پرظرفیت
ToR Switch	سوئیچ نصب‌شده در بالای رک برای اتصال تجهیزات همان رک
East-West Traffic	ترافیک میان سرورها و سرویس‌های داخلی دیتاسنتر
North-South Traffic	ترافیک میان دیتاسنتر، کاربران، اینترنت یا WAN

مزیت این معماری، مسیرهای ارتباطی قابل پیش‌بینی، تأخیر کمتر، افزایش ظرفیت و توسعه‌پذیری بهتر است. در بسیاری از طراحی‌ها، Nexus 9300 نقش Leaf یا ToR و Nexus 9500 نقش Spine، Core یا Aggregation را برعهده می‌گیرد.





سوئیچ‌های Cisco Nexus 9300

Cisco Nexus 9300 خانواده‌ای از سوئیچ‌های Fixed Configuration در مجموعه Nexus 9000 است. Fixed Configuration به این معناست که پورت‌های اصلی دستگاه روی شاسی ثابت هستند و مانند Nexus 9500 از Line Card قابل‌افزودن استفاده نمی‌کند.

Nexus 9300 معمولاً در نقش Leaf یا Top-of-Rack استفاده می‌شود، اما بعضی مدل‌های دارای پورت‌های 40GbE و 100GbE می‌توانند در نقش Spine نیز به کار بروند. این سری برای دیتاسنترهایی مناسب است که به پورت‌های 10GbE، 25GbE، 40GbE یا 100GbE نیاز دارند.

کاربردهای Nexus 9300

• اتصال سرورها در یک یا چند رک

• استفاده به‌عنوان Top-of-Rack Switch

• استفاده به‌عنوان Leaf در Fabric دیتاسنتر

• اتصال سرورهای VMware، Hyper-V، KVM و Proxmox

• اتصال کلاسترهای Kubernetes و Container Platform

• اتصال تجهیزات NAS و SAN مبتنی بر IP

• اتصال سرورها با سرعت 10GbE و 25GbE

• اتصال Leaf به Spine با Uplinkهای 40GbE و 100GbE

• پیاده‌سازی VXLAN EVPN

• استفاده در Cisco ACI Fabric، در مدل‌های سازگار

• اتصال فایروال، Load Balancer و تجهیزات دیتاسنتری

• FEX Aggregation در مدل‌ها و نسخه‌های NX-OS پشتیبانی‌شده

• طراحی شبکه با تأخیر پایین و ترافیک East-West بالا

Cisco Nexus 9300 به‌عنوان یک خانواده Fixed دیتاسنتری برای استقرار Top-of-Rack طراحی شده است و در مدل‌های مختلف از اتصال‌های 10GbE و 25GbE برای سرورها و Uplinkهای 40GbE یا 100GbE پشتیبانی می‌کند.cisco

تفاوت Nexus 9300 و Catalyst 9300

شباهت نام این دو خانواده نباید باعث اشتباه در انتخاب شود؛ Cisco Catalyst 9300 و Cisco Nexus 9300 دو محصول با کاربرد متفاوت هستند.

ویژگی	Cisco Catalyst 9300	Cisco Nexus 9300
محیط اصلی	Campus و شبکه سازمانی	دیتاسنتر و اتاق سرور
نقش متداول	Access Switch	Leaf و Top-of-Rack
سیستم‌عامل	Cisco IOS XE	Cisco NX-OS
اتصال کاربران	مناسب	کاربرد اصلی نیست
تلفن IP و Access Point	مدل‌های PoE، UPOE و UPOE+ دارد	معمولاً برای این کاربرد نیست
اتصال سرورها	کاربرد محدودتر	یکی از کاربردهای اصلی
معماری Leaf-Spine	کاربرد محدود	کاربرد اصلی
Cisco ACI	ندارد	در مدل‌های سازگار پشتیبانی می‌شود
سرعت پورت رایج	1G، 2.5G، 5G و 10G	10G، 25G، 40G و 100G
Uplink	تا 100G در مدل‌های مشخص	40G و 100G در مدل‌های مختلف

مدل‌های مهم Nexus 9300

جدول زیر مهم‌ترین مدل‌های رایج Nexus 9300 را نشان می‌دهد. انتخاب میان این مدل‌ها باید بر پایه تعداد سرورها، سرعت کارت شبکه، نقش Leaf یا Spine، تعداد Uplinkهای مورد نیاز و برنامه توسعه دیتاسنتر انجام شود.

مدل نمونه	پورت Downlink	Uplink	کاربرد پیشنهادی
N9K-C93180YC-EX	48 پورت 1/10/25G SFP28	6 پورت 40/100G QSFP28	Leaf و ToR دیتاسنتر
N9K-C93180YC-FX	48 پورت 1/10/25G SFP28	6 پورت 40/100G QSFP28	Leaf با قابلیت‌های توسعه‌یافته‌تر
N9K-C93180YC-FX3	48 پورت 1/10/25G SFP28	6 پورت 10/25/40/50/100G QSFP28	Leaf نسل جدیدتر
N9K-C93240YC-FX2	48 پورت 1/10/25G SFP28	12 پورت 40/100G QSFP28	Leaf پرتراکم با Uplink بیشتر
N9K-C93360YC-FX2	96 پورت 1/10/25G SFP28	12 پورت 40/100G QSFP28	Leaf با تراکم بسیار بالا
N9K-C9336C-FX2	36 پورت 40/100G QSFP28	—	Spine یا Leaf پرسرعت
N9K-C9364C	64 پورت 40/100G QSFP28	—	Spine دیتاسنتر
N9K-C9364C-GX	64 پورت 40/100G QSFP28	—	Spine نسل جدیدتر
N9K-C93108TC-EX	48 پورت 10GBase-T	6 پورت 40/100G QSFP28	سرورهای دارای پورت مسی 10G
N9K-C93216TC-FX2	پورت‌های مسی 1/10G در مدل مشخص	Uplinkهای پرسرعت	اتصال پرتراکم سرورهای مسی

مدل‌های مختلف Nexus 9300 در خانواده‌های EX، FX، FX2 و FX3 عرضه شده‌اند. تفاوت این پسوندها فقط به نام مدل محدود نیست و می‌تواند شامل نسل ASIC، تراکم پورت، سرعت Uplink، قابلیت‌های Telemetry، پشتیبانی نرم‌افزاری، ظرفیت جدول و قابلیت‌های ACI یا NX-OS باشد.cisco

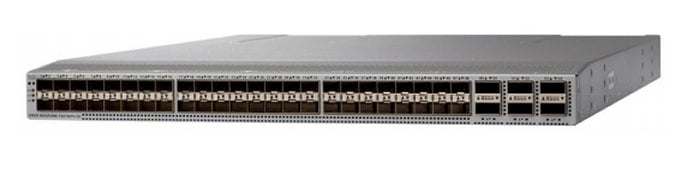

Nexus N9K-C93180YC-EX

N9K-C93180YC-EX یکی از پرکاربردترین مدل‌های Nexus 9300 برای نقش Leaf یا ToR است. این مدل برای اتصال سرورهای 10GbE و 25GbE مناسب است و شش Uplink 40/100G برای اتصال به Spine در اختیار شبکه قرار می‌دهد.

Cisco برای این مدل، 48 پورت Downlink با سرعت 10/25GbE و پشتیبانی از 1GbE و شش Uplink ثابت 40/100GbE QSFP28 را اعلام کرده است.cisco

Nexus N9K-C93180YC-FX

N9K-C93180YC-FX از نظر تعداد پورت و ساختار اولیه شبیه مدل EX است، اما در نسل سخت‌افزاری و قابلیت‌های دیتاسنتری پیشرفته‌تر قرار می‌گیرد. این مدل برای Leaf، ToR، ACI Leaf و در بعضی طراحی‌ها FEX Aggregation استفاده می‌شود.

مشخصه	توضیح
تعداد پورت Downlink	48 پورت
نوع Downlink	SFP28
سرعت Downlink	1GbE، 10GbE و 25GbE
تعداد Uplink	6 پورت
نوع Uplink	QSFP28
سرعت Uplink	40GbE و 100GbE
نقش پیشنهادی	Leaf، ToR، ACI Leaf
کاربرد اصلی	دیتاسنترهای 10G و 25G



در سری FX، پشتیبانی FEX به نسخه NX-OS و مدل دقیق وابسته است. Cisco اعلام کرده که پشتیبانی Dual-Homed FEX برای سری FX از NX-OS Release 9.2(1) اضافه شده است.cisco

Nexus N9K-C93180YC-FX3

N9K-C93180YC-FX3 نسل جدیدتری از سری FX محسوب می‌شود و برای دیتاسنترهایی که به طراحی 25G/100G جدیدتر و انعطاف بیشتر در Uplink نیاز دارند، مناسب است.

مشخصه	توضیح
تعداد پورت Downlink	48 پورت
نوع Downlink	SFP28
سرعت Downlink	100Mbps، 1GbE، 10GbE و 25GbE
تعداد Uplink	6 پورت
نوع Uplink	QSFP28
سرعت Uplink	10GbE، 25GbE، 40GbE، 50GbE و 100GbE
نقش پیشنهادی	Leaf، ToR، NX-OS Leaf و ACI Leaf
کاربرد اصلی	سرورهای 10G و 25G با Uplinkهای متنوع‌تر

Cisco برای FX3، 48 پورت SFP28 و شش پورت QSFP28 با گزینه‌های سرعت 10G، 25G، 40G، 50G و 100G اعلام کرده است.cisco+1

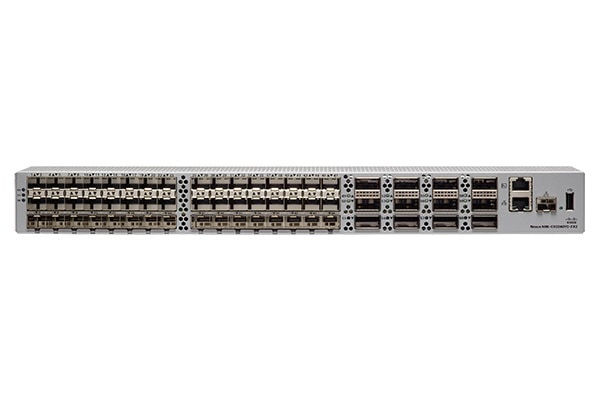

Nexus N9K-C93240YC-FX2

N9K-C93240YC-FX2 برای Leafهایی طراحی شده است که به Uplink بیشتری نسبت به مدل‌های 93180 نیاز دارند. این مدل دارای 48 پورت 1/10/25G برای اتصال سرورها و 12 پورت 40/100G برای ارتباط با Spine است.

مشخصه	توضیح
تعداد پورت Downlink	48 پورت
نوع Downlink	SFP28
سرعت Downlink	1GbE، 10GbE و 25GbE
تعداد Uplink	12 پورت
نوع Uplink	QSFP28
سرعت Uplink	40GbE و 100GbE
نقش پیشنهادی	Leaf پرتراکم
کاربرد اصلی	دیتاسنترهای 25G با Fabric پرظرفیت



این مدل برای دیتاسنترهایی مناسب است که 48 سرور 25GbE را به یک Leaf متصل می‌کنند، اما برای اتصال Leaf به Spine به ظرفیت و افزونگی بیشتری نیاز دارند.

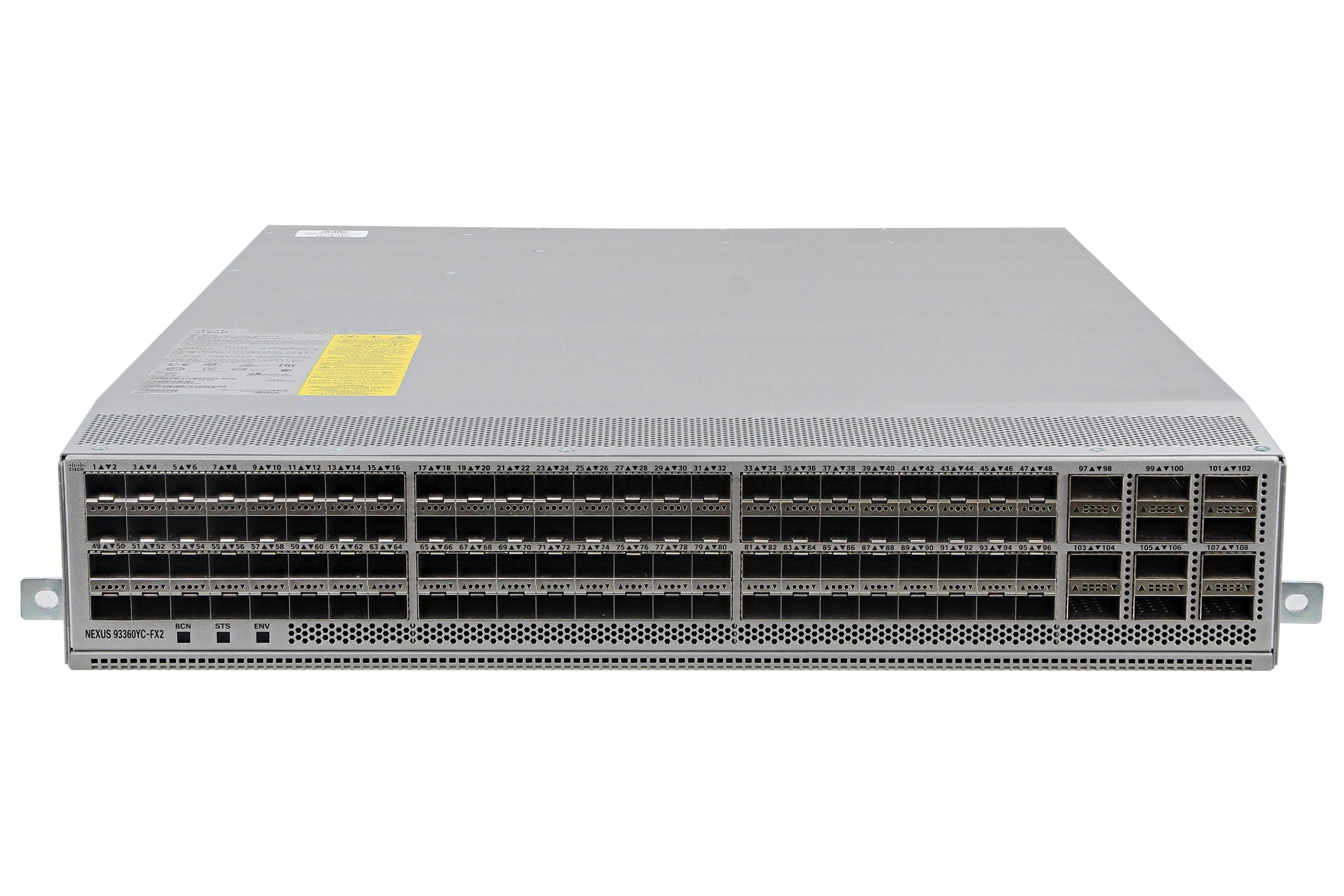

Nexus N9K-C93360YC-FX2

N9K-C93360YC-FX2 یک Leaf پرتراکم با 96 پورت 1/10/25G و 12 Uplink 40/100G است. این مدل برای دیتاسنترهایی کاربرد دارد که تعداد زیادی سرور یا تجهیز 25GbE دارند و سازمان می‌خواهد تعداد Leaf Switchهای مورد استفاده را کاهش دهد.

مشخصه	توضیح
تعداد پورت Downlink	96 پورت
سرعت Downlink	1GbE، 10GbE و 25GbE
تعداد Uplink	12 پورت
سرعت Uplink	40GbE و 100GbE
نقش	Leaf با تراکم بسیار بالا
کاربرد	اتصال تعداد زیادی سرور در یک Pod یا چند رک

این مدل برای دیتاسنترهایی مناسب است که 48 سرور 25GbE را به یک Leaf متصل می‌کنند، اما برای اتصال Leaf به Spine به ظرفیت و افزونگی بیشتری نیاز دارند.







N9K-C9336C-FX2

یکی از مدل‌های مهم برای نقش Spine در دیتاسنتر است. این مدل دارای 36 پورت QSFP28 با سرعت‌های 40GbE و 100GbE است و برای اتصال Leafها در Fabric پرسرعت استفاده می‌شود.

مشخصه	توضیح
تعداد پورت	36 پورت
نوع پورت	QSFP28
سرعت	40GbE و 100GbE
نقش اصلی	Spine، Aggregation یا Leaf پرسرعت
کاربرد	Fabric 100G و اتصال Leafها



Nexus N9K-C9364C و N9K-C9364C-GX

N9K-C9364C یک سوئیچ Fixed با 64 پورت QSFP28 است که برای نقش Spine در Fabricهای بزرگ‌تر طراحی شده است. این مدل برای اتصال تعداد زیادی Leaf با Uplinkهای 40GbE یا 100GbE مناسب است.

مدل	تعداد پورت	نوع پورت	سرعت	نقش پیشنهادی
N9K-C9364C	64 پورت	QSFP28	40GbE و 100GbE	Spine دیتاسنتر
N9K-C9364C-GX	64 پورت	QSFP28	40GbE و 100GbE	Spine نسل جدیدتر



مقایسه Nexus 9300-EX، FX، FX2 و FX3

انتخاب میان EX، FX، FX2 و FX3 نباید فقط بر اساس جدیدتر بودن نام مدل انجام شود. برای انتخاب مناسب، باید به نقش شبکه، سرعت سرورها، ظرفیت Fabric، نوع ASIC، نسخه NX-OS، نیاز ACI، بودجه و وضعیت پشتیبانی محصول توجه شود.

ویژگی	Nexus 9300-EX	Nexus 9300-FX	Nexus 9300-FX2	Nexus 9300-FX3
جایگاه نسل	قدیمی‌تر	نسل بعد از EX	توسعه‌یافته‌تر	جدیدتر
کاربرد اصلی	Leaf و ToR	Leaf، ToR و ACI Leaf	Leaf پرتراکم یا Spine در مدل‌های خاص	Leaf و ToR نسل جدیدتر
مدل نمونه	C93180YC-EX	C93180YC-FX	C93240YC-FX2	C93180YC-FX3
پورت سرور	1/10/25G در مدل‌های مشخص	1/10/25G	1/10/25G با تراکم بالاتر در بعضی مدل‌ها	100M/1/10/25G
Uplink	40/100G	40/100G	40/100G با تراکم بالاتر در برخی مدل‌ها	10/25/40/50/100G
تراکم پورت	معمولی	معمولی	بالا در بعضی مدل‌ها	استاندارد 48 پورت در مدل رایج
نقش ACI	در مدل‌های سازگار	در مدل‌های سازگار	در مدل‌های سازگار	در مدل‌های سازگار
بازار استوک	بسیار رایج	رایج	تخصصی‌تر	جدیدتر و معمولاً گران‌تر
انتخاب مناسب	توسعه اقتصادی یا Fabric موجود	Leaf متداول دیتاسنتر	Fabric با Uplink یا تراکم بالاتر	پروژه جدیدتر با نیاز انعطاف بیشتر



راهنمای انتخاب EX، FX و FX3



نیاز دیتاسنتر	انتخاب پیشنهادی
توسعه یک Fabric موجود با بودجه محدود	Nexus 9300-EX
Leaf استاندارد برای سرورهای 10G و 25G	Nexus 9300-FX
Leaf با تعداد Uplink بیشتر به Spine	Nexus 9300-FX2 مانند C93240YC-FX2
تعداد بسیار زیاد سرور 25G در یک Pod	Nexus 9300-FX2 مانند C93360YC-FX2
پروژه جدید با نیاز به انعطاف بیشتر Uplink	Nexus 9300-FX3
Spine با لینک‌های 100G	C9336C-FX2 یا C9364C
Fabric بزرگ با تراکم بالای Spine	C9364C یا Nexus 9500



تفاوت کلیدی FX و FX3

تفاوت FX و FX3 فقط به نام نسل محدود نیست. FX3 در مدل‌هایی مانند C93180YC-FX3، انعطاف بیشتری در سرعت Uplink ارائه می‌دهد و علاوه بر 40G و 100G، گزینه‌های 10G، 25G و 50G را نیز در پورت‌های QSFP28 پشتیبانی می‌کند.cisco

بنابراین:

• FX برای Leafهای 10G/25G با Uplinkهای 40G/100G انتخاب مناسبی است.

• FX3 برای طراحی‌های جدیدتر که به سرعت‌های متنوع‌تر Uplink، انعطاف بیشتر و برنامه توسعه بلندمدت نیاز دارند، گزینه بهتری محسوب می‌شود.

• انتخاب نهایی باید بر پایه مدل دقیق، نسخه NX-OS، نیاز ACI، قابلیت‌های سخت‌افزاری و بودجه پروژه انجام شود.

Nexus 9500؛ شاسی ماژولار برای Spine و Core

Cisco Nexus 9500 پلتفرم شاسی‌محور و ماژولار در خانواده Nexus 9000 است. برخلاف Nexus 9300 که پورت‌های ثابت دارد، Nexus 9500 از اجزای مختلف قابل انتخاب تشکیل می‌شود:

• Chassis یا شاسی

• Line Card یا کارت‌های پورت

• Fabric Module

• Fan Tray یا ماژول فن

• Power Supply یا منبع تغذیه

• Supervisor Module در معماری‌های پشتیبانی‌شده

• Blank Module برای پوشاندن اسلات‌های خالی و حفظ Airflow

به همین دلیل، در استعلام قیمت Nexus 9500 نباید فقط مدل شاسی را بپرسید. باید مدل و تعداد Line Cardها، Fabric Moduleها، پاورها، فن‌ها، Airflow، نوع برق، نسخه NX-OS، حالت NX-OS یا ACI و نوع لایسنس نیز مشخص شود.

مدل‌های شاسی Nexus 9500

مدل شاسی	تعداد اسلات	کاربرد پیشنهادی	مناسب برای
Cisco N9K-C9504	4 اسلات	Spine یا Core کوچک‌تر	دیتاسنتر کوچک تا متوسط
Cisco N9K-C9508	8 اسلات	Spine یا Core سازمانی	دیتاسنتر متوسط تا بزرگ
Cisco N9K-C9516	16 اسلات	Core و Spine پرظرفیت	Cloud، Service Provider و دیتاسنتر بزرگ

Cisco برای Nexus 9500 سه شاسی Modular شامل مدل‌های 4 اسلات، 8 اسلات و 16 اسلات ارائه کرده است.cisco

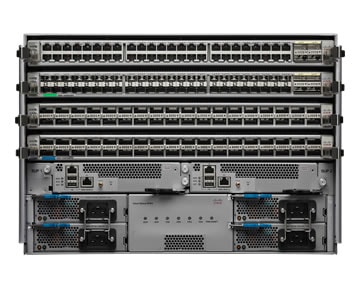

Nexus 9504

Nexus 9504 یک شاسی 4 اسلات برای دیتاسنترهایی است که به طراحی ماژولار، افزونگی و توسعه‌پذیری نیاز دارند، اما هنوز به تراکم بسیار بالای پورت یا شاسی بزرگ‌تر احتیاج ندارند.

کاربردهای متداول:

• Spine در Leaf-Spine Fabric کوچک تا متوسط

• Aggregation برای چند Leaf Switch

• Core دیتاسنتر سازمانی

• اتصال تجهیزات 10G، 25G، 40G و 100G بر اساس Line Card

• توسعه دیتاسنتر در آینده با افزودن کارت‌های پورت

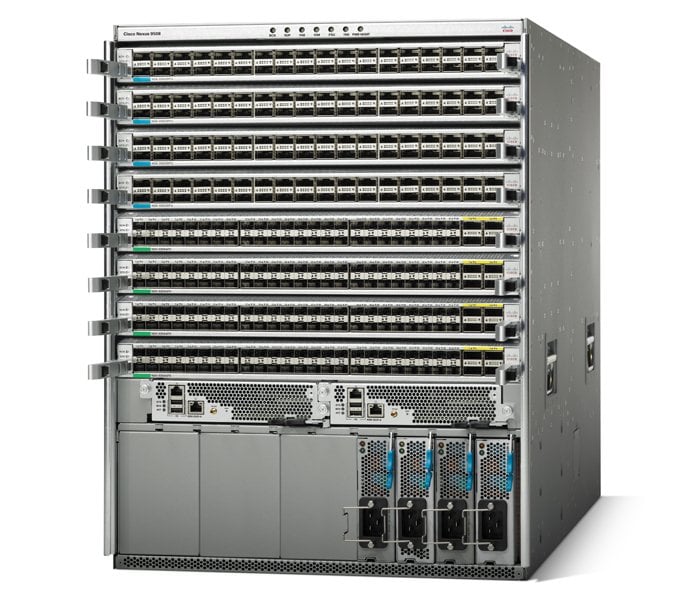

Nexus 9508

Nexus 9508 یک شاسی 8 اسلات برای دیتاسنترهای متوسط تا بزرگ است. این مدل امکان نصب Line Cardهای بیشتر، افزایش ظرفیت پورت و اتصال Leafهای بیشتری را فراهم می‌کند.

کاربردهای متداول:

• Spine در Fabricهای بزرگ‌تر

• Core دیتاسنتر

• تجمیع چندین Leaf مانند Nexus 9300

• اتصال تجهیزات با Uplinkهای 40GbE و 100GbE

• Cisco ACI Fabric در نقش Spine، در طراحی‌های سازگار

• دیتاسنترهای دارای رشد تدریجی تعداد رک و سرور

Cisco برای Nexus 9500 R-Series، ظرفیت تا 9.6Tbps در هر اسلات و مجموع 76.8Tbps در شاسی 8 اسلات را اعلام کرده است؛ البته ظرفیت واقعی به نسل شاسی، Fabric Module و Line Cardهای نصب‌شده وابسته است.cisco

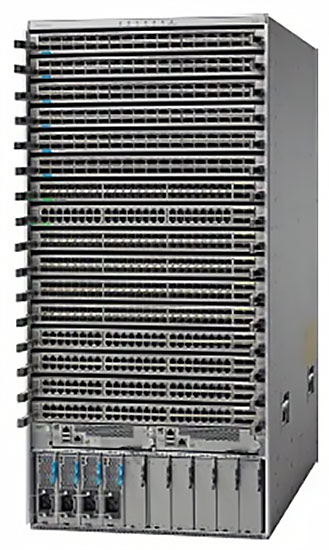

Nexus 9516

Nexus 9516 شاسی 16 اسلات برای شبکه‌هایی است که به تراکم پورت بسیار بالا، ظرفیت گسترده، افزونگی کامل و توسعه‌پذیری در مقیاس بزرگ نیاز دارند.

کاربردهای متداول:

• دیتاسنترهای بزرگ سازمانی

• Service Provider و Cloud Provider

• Spine در Fabric بسیار بزرگ

• Core دیتاسنتر با تعداد زیاد Leaf Switch

• اتصال چندین Pod یا Fabric Segment

• محیط‌های دارای تعداد بالای لینک 100G یا بالاتر

• پروژه‌هایی با برنامه توسعه بلندمدت







معیار	Nexus 9504	Nexus 9508	Nexus 9516
نوع طراحی	Modular Chassis	Modular Chassis	Modular Chassis
تعداد اسلات	4 اسلات	8 اسلات	16 اسلات
مقیاس‌پذیری	متوسط	بالا	بسیار بالا
توسعه پورت	محدودتر از 9508 و 9516	مناسب دیتاسنترهای متوسط تا بزرگ	مناسب دیتاسنترهای بسیار بزرگ
نقش متداول	Spine یا Core کوچک‌تر	Spine و Core سازمانی	Spine و Core پرظرفیت
هزینه اولیه	پایین‌تر	متوسط تا بالا	بالا
نیاز رک و برق	کمتر	بیشتر	بسیار بیشتر
مناسب برای	Enterprise کوچک تا متوسط	Enterprise متوسط تا بزرگ	Cloud و دیتاسنتر بزرگ



Line Card در Nexus 9500 چیست؟

Line Card کارت ماژولاری است که پورت‌های شبکه را به شاسی Nexus 9500 اضافه می‌کند. به جای اینکه پورت‌ها ثابت باشند، با انتخاب Line Card می‌توان تعداد و نوع پورت مورد نیاز را تعیین کرد.

Line Cardهای Nexus 9500، بسته به نسل و پلتفرم، می‌توانند پورت‌هایی با سرعت‌های زیر ارائه دهند:

• 1GbE

• 10GbE

• 25GbE

• 40GbE

• 50GbE

• 100GbE

• سرعت‌های بالاتر مانند 400GbE در پلتفرم‌ها و نسل‌های مشخص

Cisco Nexus 9500 از Line Cardها و Fabric Moduleهای مختلف برای سرعت‌های 1G تا 100G و در مدل‌های جدیدتر برای سرعت‌های بالاتر پشتیبانی می‌کند.cisco+1

تفاوت Nexus 9300 و Nexus 9500

ویژگی	Nexus 9300	Nexus 9500
طراحی	Fixed Configuration	Modular Chassis
نقش رایج	Leaf و ToR	Spine، Core و Aggregation
فضای رک	معمولاً 1RU یا 2RU	شاسی چند اسلات
پورت‌ها	ثابت و وابسته به مدل	قابل توسعه با Line Card
افزونگی	وابسته به مدل	پاور، فن و Fabric Module افزونه
مناسب برای	دیتاسنتر کوچک تا متوسط	دیتاسنتر بزرگ و Fabric پرتراکم
هزینه اولیه	معمولاً کمتر	معمولاً بالاتر
پیچیدگی طراحی	کمتر	بیشتر
توسعه آینده	محدود به پورت‌های مدل	توسعه با افزودن Line Card

NX-OS، ACI، پورت‌ها، Airflow و خرید Nexus

NX-OS Mode یا ACI Mode؟

انتخاب بین NX-OS و ACI یکی از مهم‌ترین تصمیم‌ها در خرید Nexus است و باید قبل از سفارش سخت‌افزار، لایسنس و طراحی Fabric مشخص شود.

ویژگی	NX-OS Mode	ACI Mode
روش مدیریت	CLI، API، Ansible و ابزارهای اتوماسیون	Cisco APIC و Policy-Based Management
نیاز به APIC	ندارد	دارد
مناسب برای	دیتاسنترهای استاندارد Nexus	Fabric مبتنی بر Cisco ACI
پیکربندی	مبتنی بر NX-OS	مبتنی بر Tenant، VRF، Bridge Domain و Policy
VXLAN EVPN	در طراحی NX-OS سازگار	Fabric ACI
پیچیدگی عملیاتی	وابسته به تجربه تیم شبکه	نیازمند دانش ACI و APIC
انتخاب مناسب	تیم‌های مسلط به NX-OS	سازمان‌های دارای طراحی ACI



در ACI Mode، سوئیچ‌های Nexus 9000 سازگار می‌توانند در نقش Leaf یا Spine در Fabric سیسکو استفاده شوند و APIC نقش کنترلر و نقطه مدیریت مرکزی را برعهده دارد.cisco

اگر سازمان زیرساخت ACI، APIC و تیم فنی مسلط به آن ندارد، استفاده از Nexus در NX-OS Mode معمولاً مسیر ساده‌تر و عملی‌تری است. اما اگر هدف، پیاده‌سازی Fabric مبتنی بر Policy، اتوماسیون گسترده و مدیریت متمرکز باشد، ACI باید همراه با طراحی کامل، مدل‌های سازگار و لایسنس مناسب بررسی شود.

پورت‌ها و ماژول‌های Nexus

در خرید Nexus، نوع پورت و Transceiver اهمیت زیادی دارد. انتخاب اشتباه SFP، SFP+، SFP28، QSFP+ یا QSFP28 می‌تواند باعث ناسازگاری یا محدودشدن سرعت لینک شود.

نوع پورت	سرعت‌های رایج	کاربرد
SFP	1GbE	مدیریت یا اتصال‌های گیگابیتی
SFP+	10GbE	سرور، Storage و Uplink
SFP28	25GbE	سرورهای جدید و Leaf
QSFP+	40GbE	Uplink و Spine
QSFP28	100GbE	Leaf-Spine، Core و Aggregation
QSFP-DD	200/400GbE	دیتاسنترهای نسل جدید

DAC، AOC یا Transceiver فیبر؟

نوع اتصال	مناسب برای	مزیت
DAC	اتصال کوتاه داخل رک	هزینه کمتر و تأخیر کم
AOC	اتصال رک‌های نزدیک	وزن کمتر و نصب ساده‌تر
Transceiver + Fiber	فاصله‌های بلندتر و ارتباط بین رک، اتاق یا ساختمان	انعطاف بیشتر



پیش از انتخاب ماژول یا کابل باید این موارد مشخص شوند:

• پورت سوئیچ SFP+، SFP28، QSFP+ یا QSFP28 است؟

• سرعت مورد نیاز 10G، 25G، 40G یا 100G است؟

• فاصله دو تجهیز چقدر است؟

• فیبر Multi Mode یا Single Mode استفاده می‌شود؟

• اتصال کوتاه با DAC مناسب است یا AOC؟

• آیا پورت QSFP باید به چند پورت 25G Breakout تبدیل شود؟

• ماژول انتخابی با هر دو سمت لینک سازگار است؟

فن و پاور قرمز و آبی در Nexus

در بسیاری از مدل‌های Cisco Nexus، رنگ فن و پاور بیانگر جهت Airflow است. این رنگ‌بندی تزئینی نیست و باید با طراحی Cold Aisle و Hot Aisle دیتاسنتر هماهنگ باشد.

رنگ ماژول	جهت جریان هوا	نام فنی
قرمز یا زرشکی	هوا از سمت پورت وارد و از سمت پاور/فن خارج می‌شود	Port-Side Intake
آبی	هوا از سمت پاور/فن وارد و از سمت پورت خارج می‌شود	Port-Side Exhaust

Cisco اعلام می‌کند رنگ آبی نشان‌دهنده Port-Side Exhaust و رنگ قرمز نشان‌دهنده Port-Side Intake است.cisco

فن و پاور قرمز یا زرشکی

اگر پورت‌های شبکه سوئیچ به سمت راهروی سرد قرار دارند، باید از فن و پاور قرمز یا زرشکی استفاده شود.

Cold Aisle→Port Side→داخل سوئیچ→Power/Fan Side→Hot Aisle\text{Cold Aisle} \rightarrow \text{Port Side} \rightarrow \text{داخل سوئیچ} \rightarrow \text{Power/Fan Side} \rightarrow \text{Hot Aisle}Cold Aisle→Port Side→داخل سوئیچ→Power/Fan Side→Hot Aisle

در این حالت، سوئیچ هوای خنک را از سمت پورت‌ها می‌گیرد و هوای گرم را از سمت پاور و فن خارج می‌کند.

فن و پاور آبی

اگر سمت پاور و فن سوئیچ به سمت راهروی سرد قرار دارد، باید از فن و پاور آبی استفاده شود.

Cold Aisle→Power/Fan Side→داخل سوئیچ→Port Side→Hot Aisle\text{Cold Aisle} \rightarrow \text{Power/Fan Side} \rightarrow \text{داخل سوئیچ} \rightarrow \text{Port Side} \rightarrow \text{Hot Aisle}Cold Aisle→Power/Fan Side→داخل سوئیچ→Port Side→Hot Aisle

در این حالت، هوا از سمت پاور و فن وارد شده و از سمت پورت‌ها خارج می‌شود.

قانون مهم Airflow

فن‌ها و پاورها باید جهت جریان هوای هماهنگ داشته باشند. به‌طور معمول نباید فن قرمز با پاور آبی یا فن آبی با پاور قرمز در یک دستگاه استفاده شود.

نمونه‌های اشتباه:

• فن قرمز + پاور آبی

• فن آبی + پاور قرمز

• ترکیب فن‌های قرمز و آبی در یک سوئیچ

• ترکیب پاورهای قرمز و آبی، مگر در مدل‌هایی که Cisco صراحتاً Airflow دوطرفه یا خودکار را پشتیبانی کرده باشد

Cisco هشدار می‌دهد که فن‌ها و پاورها باید جهت Airflow یکسان داشته باشند؛ در غیر این صورت احتمال گرم‌شدن بیش‌ازحد و خاموشی حفاظتی تجهیز وجود دارد.cisco+1

رنگ فن و پاور در Nexus 9300

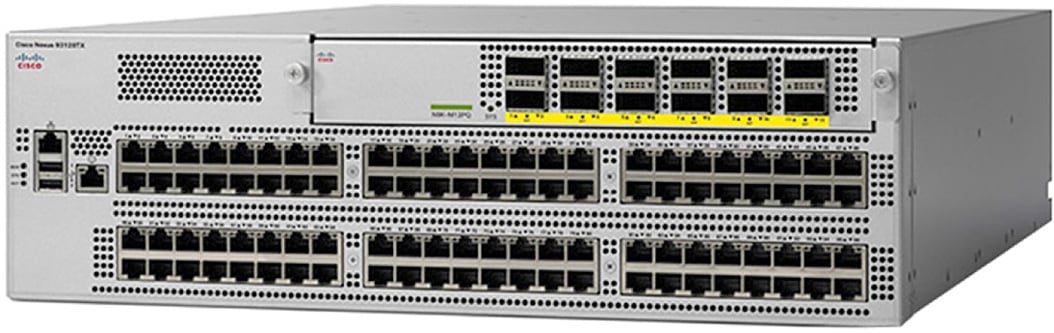

برای نمونه، Cisco در مدل Nexus 93120TX موارد زیر را اعلام کرده است:

قطعه	Port-Side Intake	Port-Side Exhaust
Fan Module	N9K-C9300-FAN3 زرشکی	N9K-C9300-FAN3-B آبی
Power Supply	N9K-PAC-1200W زرشکی	N9K-PAC-1200W-B آبی



در این مدل، فن زرشکی برای Port-Side Intake و فن آبی برای Port-Side Exhaust استفاده می‌شود.cisco

رنگ پاور DC، سفید و خاکستری

در بعضی مدل‌های Nexus، رنگ‌بندی پاور DC با پاور AC متفاوت است.

نوع ماژول	Port-Side Intake	Port-Side Exhaust
فن	زرشکی یا قرمز	آبی
پاور AC	زرشکی یا قرمز	آبی
پاور DC	سبز	خاکستری
بعضی پاورهای HVAC/HVDC	ممکن است جهت فن را دنبال کنند	وابسته به مدل

پاورهای سفید یا خاکستری در بعضی مدل‌ها ممکن است قابلیت Airflow دوطرفه یا تطبیق با جهت فن را داشته باشند، اما این ویژگی عمومی نیست. بنابراین در خرید پاور Nexus، علاوه بر رنگ، باید Part Number کامل ماژول و مستندات همان مدل بررسی شود.cisco

قیمت سوئیچ Cisco Nexus

قیمت سوئیچ Nexus فقط به تعداد پورت وابسته نیست. عوامل زیر در ارزش و قیمت محصول مؤثر هستند:

عامل مؤثر بر قیمت	توضیح
مدل دستگاه	Nexus 9300، 9500، EX، FX، FX2، FX3 یا R-Series
فرم‌فکتور	مدل Fixed یا شاسی Modular
تعداد پورت	32، 36، 48، 64، 96 یا بیشتر
سرعت پورت	10G، 25G، 40G، 100G یا 400G
نقش در دیتاسنتر	Leaf، ToR، Spine، Core یا Aggregation
NX-OS یا ACI	نیاز لایسنس و طراحی متفاوت
Line Card و Fabric Module	بخش مهمی از هزینه Nexus 9500
پاور و فن	تعداد، نوع برق، توان و جهت Airflow
ماژول فیبر	SFP، SFP+، SFP28، QSFP+ و QSFP28
وضعیت کالا	نو، Open Box، Refurbished یا استوک
خدمات	گارانتی، تست فنی، نصب و پیکربندی



چک‌لیست خرید Nexus 9300

• مدل کامل دستگاه؛ مانند N9K-C93180YC-EX یا N9K-C93180YC-FX3

• نقش دستگاه؛ Leaf، ToR یا Spine

• تعداد واقعی سرورها و تجهیزات متصل

• سرعت کارت شبکه سرورها؛ 10G یا 25G

• تعداد Uplink مورد نیاز

• نیاز به Uplink 40G یا 100G

• نوع پورت؛ SFP28 یا QSFP28

• نیاز به Breakout Cable

• نوع Transceiver، DAC، AOC یا فیبر

• نیاز به NX-OS Mode یا ACI Mode

• نسخه NX-OS

• وضعیت لایسنس

• نوع و جهت Airflow رک

• هماهنگی رنگ فن و پاور

• تعداد پاورهای نصب‌شده و افزونگی برق

• سلامت پورت‌ها، فن‌ها و پاورها در مدل استوک

• وضعیت سریال و Clean Serial

• گارانتی و گزارش تست فنی

چک‌لیست خرید Nexus 9500

• مدل دقیق شاسی: N9K-C9504، N9K-C9508 یا N9K-C9516

• تعداد اسلات مورد نیاز برای توسعه آینده

• مدل و تعداد Line Card

• مدل و تعداد Fabric Module

• تعداد و سرعت پورت مورد نیاز

• نقش دستگاه؛ Spine، Core یا Aggregation

• نیاز به NX-OS یا ACI Mode

• نوع و تعداد Power Supply

• نوع برق AC یا DC

• تعداد Fan Tray

• جهت Airflow؛ قرمز/زرشکی یا آبی

• مطابقت Airflow پاور و فن

• نوع Transceiver و فاصله لینک فیبر

• نسخه NX-OS

• وضعیت لایسنس

• وضعیت سریال و Clean Serial

• وضعیت نو، Refurbished یا استوک

• گارانتی، تست سلامت و اقلام همراه

سوالات متداول

Nexus 9300 بهتر است یا Nexus 9500؟

Nexus 9300 برای نقش Leaf، Top-of-Rack و دیتاسنترهای کوچک تا متوسط مناسب‌تر است. Nexus 9500 برای Spine، Core، Aggregation و دیتاسنترهای بزرگ‌تر که به شاسی ماژولار، تراکم پورت بالا و توسعه‌پذیری بیشتر نیاز دارند، انتخاب بهتری محسوب می‌شود.

Nexus 9300 EX بهتر است یا FX؟

مدل FX از نظر نسل سخت‌افزاری و قابلیت‌ها نسبت به EX توسعه‌یافته‌تر است؛ اما انتخاب صحیح به بودجه، مدل دقیق، نیاز ACI، نسخه NX-OS، سرعت سرورها و Fabric موجود بستگی دارد. EX می‌تواند برای توسعه اقتصادی یک دیتاسنتر موجود انتخاب خوبی باشد، در حالی که FX یا FX3 برای پروژه‌های جدیدتر مناسب‌تر هستند.

تفاوت FX و FX3 چیست؟

FX3 در مدل‌های مشخص، از سرعت‌های متنوع‌تری در Uplink پشتیبانی می‌کند و در کنار 40G و 100G، امکان استفاده از سرعت‌های 10G، 25G و 50G را نیز فراهم می‌سازد.cisco

نقش C9336C-FX2 در دیتاسنتر چیست؟

C9336C-FX2 یک سوئیچ 36 پورتی 40/100G است که معمولاً در نقش Spine، Aggregation یا Leaf پرسرعت استفاده می‌شود. این مدل برای اتصال Leafهای 25G با Uplinkهای 100G مناسب است.

فن قرمز بهتر است یا آبی؟

هیچ‌کدام ذاتاً بهتر نیستند. انتخاب رنگ به جهت Airflow مورد نیاز دیتاسنتر وابسته است. قرمز/زرشکی برای Port-Side Intake و آبی برای Port-Side Exhaust استفاده می‌شود.cisco

آیا می‌توان پاور قرمز و فن آبی را با هم استفاده کرد؟

خیر، به‌طور معمول نباید ماژول‌های دارای Airflow متفاوت در یک سوئیچ Nexus ترکیب شوند. پاور و فن باید جهت Airflow هماهنگ داشته باشند تا دستگاه دچار افزایش دما یا خاموشی حفاظتی نشود.cisco+1

جمع‌بندی

Cisco Nexus یک خانواده تخصصی برای دیتاسنترهای جدید است. Nexus 9300 معمولاً در نقش Leaf یا Top-of-Rack استفاده می‌شود و مدل‌هایی مانند C93180YC-EX، C93180YC-FX، C93180YC-FX3 و C93240YC-FX2 برای اتصال سرورهای 10G و 25G کاربرد دارند. مدل‌های C9336C-FX2 و C9364C نیز برای نقش Spine و Fabricهای 100G انتخاب‌های مناسب‌تری هستند.

Nexus 9500 در مقابل، یک پلتفرم ماژولار و شاسی‌محور برای Spine، Core و Aggregation است. مدل‌های C9504، C9508 و C9516 با استفاده از Line Card، Fabric Module، پاور و فن افزونه، برای دیتاسنترهای متوسط تا بسیار بزرگ طراحی شده‌اند.

برای خرید سوئیچ Cisco Nexus باید نقش تجهیز، تعداد سرورها، سرعت پورت، نیاز 10G یا 25G، تعداد Uplinkهای 40G یا 100G، نوع Transceiver، نیاز NX-OS یا ACI، نوع شاسی، Line Card، پاور، فن، Airflow، لایسنس و توسعه آینده دیتاسنتر را به‌صورت هم‌زمان بررسی کنید.
